グラフィックボード（GPU）の設置方法として、近年注目を集めているのが「縦置き（バーティカルマウント）」です。従来の横向き設置と比べて、グラボをケース内に垂直に取り付けることで、パーツの視認性が高まり、よりスタイリッシュなPCビルドを実現できるという魅力があります。特に、サイドパネルが強化ガラス製のPCケースでは、グラボのRGBライティングやデザインが一層映えるため、自作PC愛好家やゲーマーから高い関心を集めています。
縦置きは、見た目だけでなく、PC内部のレイアウトにも影響を与える構成要素の一つです。グラボがマザーボードから離れた位置に配置されることで、他のコンポーネントとの干渉を回避できる場合もあります。しかしながら、「縦置きするとグラボの冷却性能は落ちるのでは？」「エアフローに悪影響が出ないか？」といった実用面での不安を抱くユーザーも少なくありません。
実際に、グラボ縦置きにはいくつかの注意点があります。たとえば、グラボのファンがサイドパネルに近づくことで吸気効率が下がるリスクや、ライザーケーブルによる信号の遅延や干渉といった技術的な問題、さらには取り付けのためのスペース確保や専用ブラケットの用意など、事前準備が不可欠です。また、縦置きに対応していないケースでは物理的に取り付けが難しいこともあるため、導入前には十分な確認が求められます。
この記事では、グラボの縦置きに関する基本的な概念から始まり、実際に設置する際のメリットとデメリット、発生しうるトラブルやその対策方法、さらに必要なパーツやおすすめブランドまでを幅広く取り上げます。縦置きを検討している初心者の方から、より魅力的なPCビルドを目指す上級者まで、誰でも理解しやすく実践しやすい情報を提供していきます。
✅この記事でわかること
-
グラボを縦置きするメリットと見た目の効果
-
縦置きによる冷却性能の変化と対策方法
-
使用するブラケットやスロット数の確認方法
-
縦置きに対応したケースや構成例の紹介
-
代表的な縦置き対応ブランド（NZXTなど）の選び方
目次
PCグラボ縦置きの基本と見た目のメリットとは？
グラボ縦置きのメリットとは？

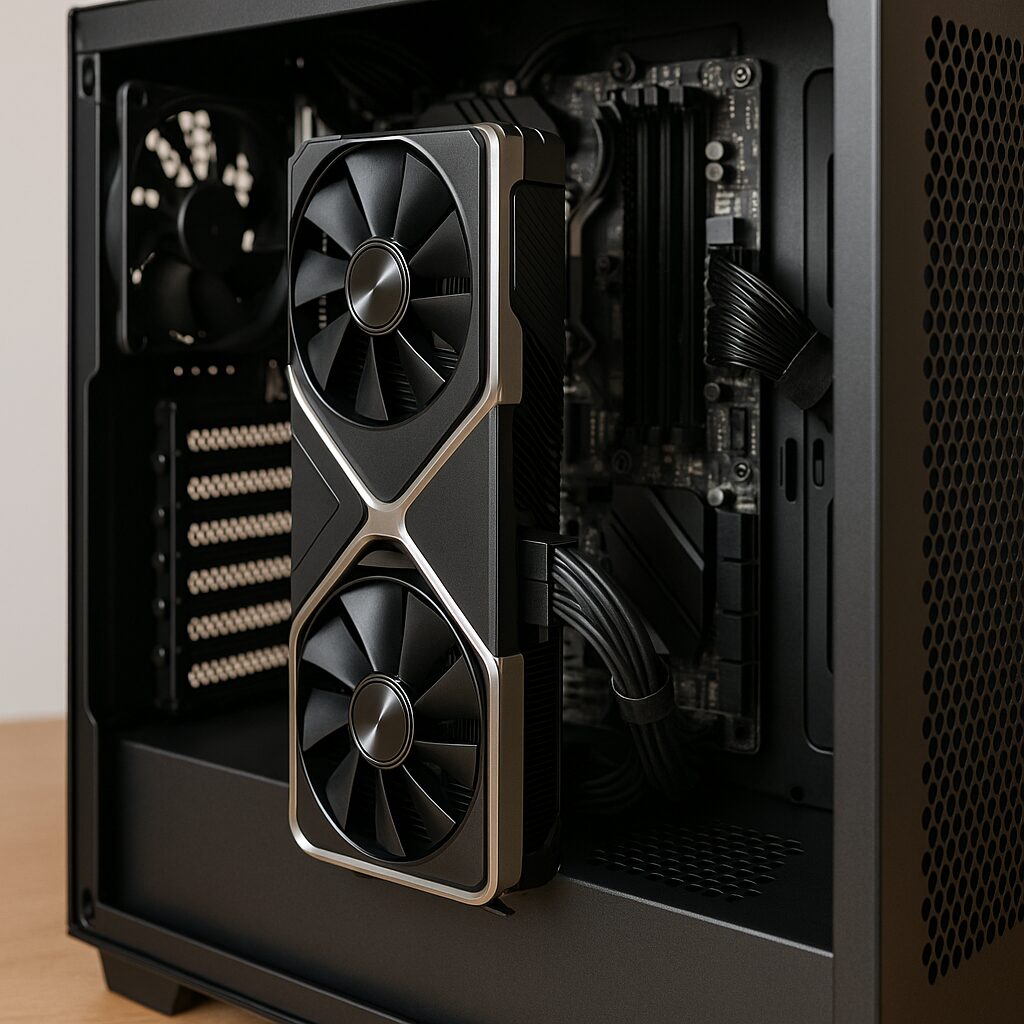

グラフィックボードを縦に配置する最大のメリットは、ビジュアル面での個性を演出できる点にあります。特に、RGBライティングや大型の冷却ファンを搭載したハイエンドグラボをケースのサイドパネル越しに強調できることで、ゲーミングPCやデザイン重視の自作PCにおいて圧倒的な存在感を放ちます。これにより、単なる性能重視の構成から一歩踏み出し、視覚的にも洗練されたマシンを構築することが可能になります。
さらに、縦置きによってグラボと他の拡張カードやパーツとの干渉を回避できる場合があり、マザーボード上のスロットの活用度も向上します。特にサウンドカードやキャプチャーボードなど複数の拡張カードを使用するユーザーにとって、物理的な余裕が生まれることは大きな利点です。加えて、ケース内の空間を効率的に使えるため、ケーブルマネジメントやエアフローの確保にもつながる可能性があります。
また、近年では縦置き構成を前提としたデザインのケースも登場しており、これらを活用すれば内部の配線もスマートにまとめやすくなります。縦置きの選択肢が広がったことで、以前に比べて導入のハードルも下がってきており、自作初心者でも挑戦しやすい環境が整ってきています。
NZXTなど縦置き対応ブランドとは？
現在、グラボ縦置きを公式にサポートするPCケースやアクセサリを展開しているメーカーが増えてきています。代表的なブランドには、NZXT、LIAN LI、Cooler Master、Fractal Designなどがあり、各社からは縦置き用のブラケットやライザーケーブル付きケースが提供されています。

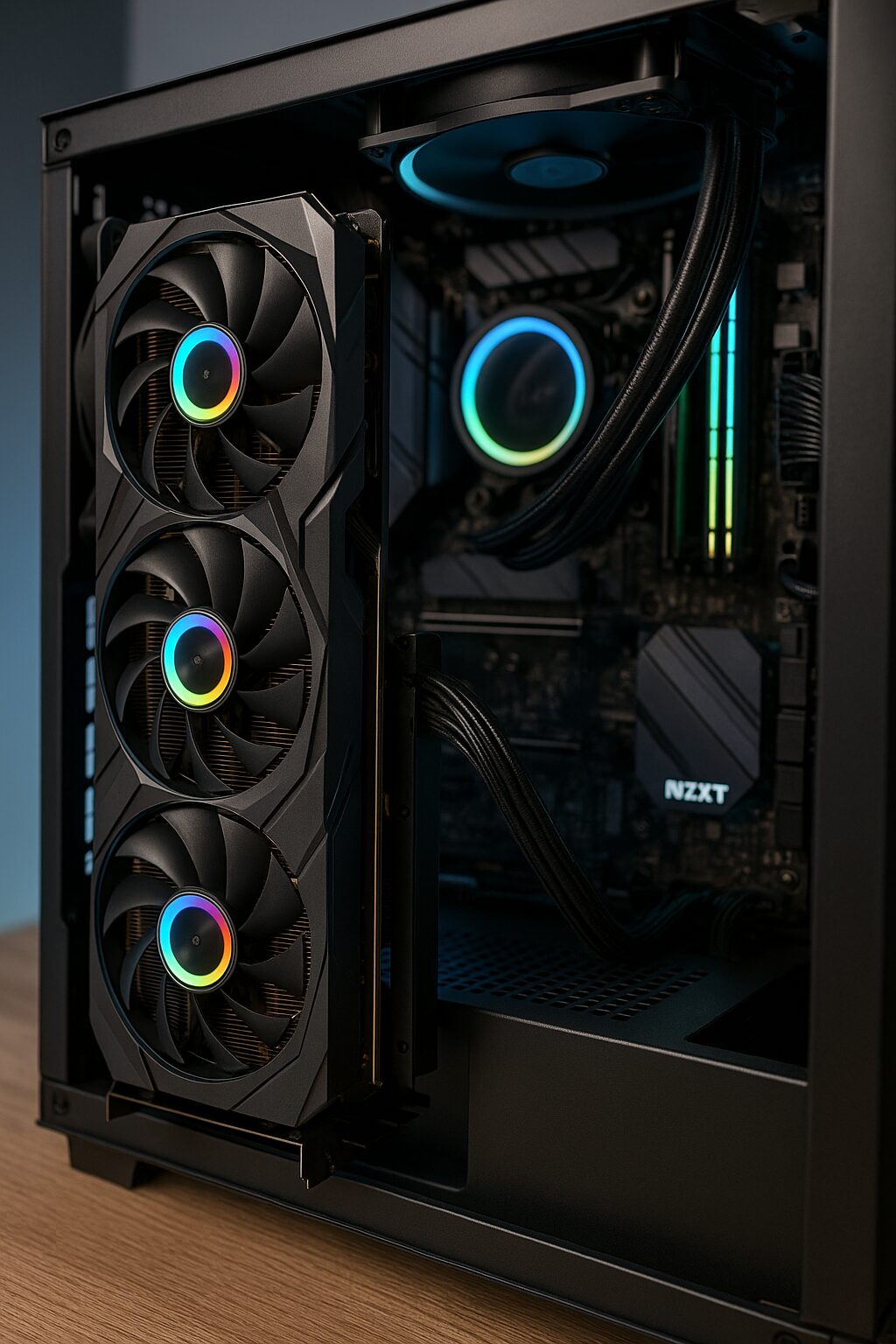

特にNZXTのH510やH9シリーズは、モダンなデザインと機能性を両立しており、別売のマウントキットを使えば美しく縦置きすることができます。LIAN LIは斬新なレイアウトのケースで知られており、ガラスパネルとの組み合わせでグラボのビジュアルを最大限に引き出せる構成が可能です。また、Cooler Masterの縦置きブラケットは安定性が高く、初心者でも取り付けやすい設計になっているのも魅力です。
これらのブランドの製品は、単に縦置きができるだけでなく、エアフローや耐久性といった実用面も重視されているため、初めての縦置き構成でも安心して導入することができます。
PCグラボ縦置きのデメリットと冷却・排熱の注意点

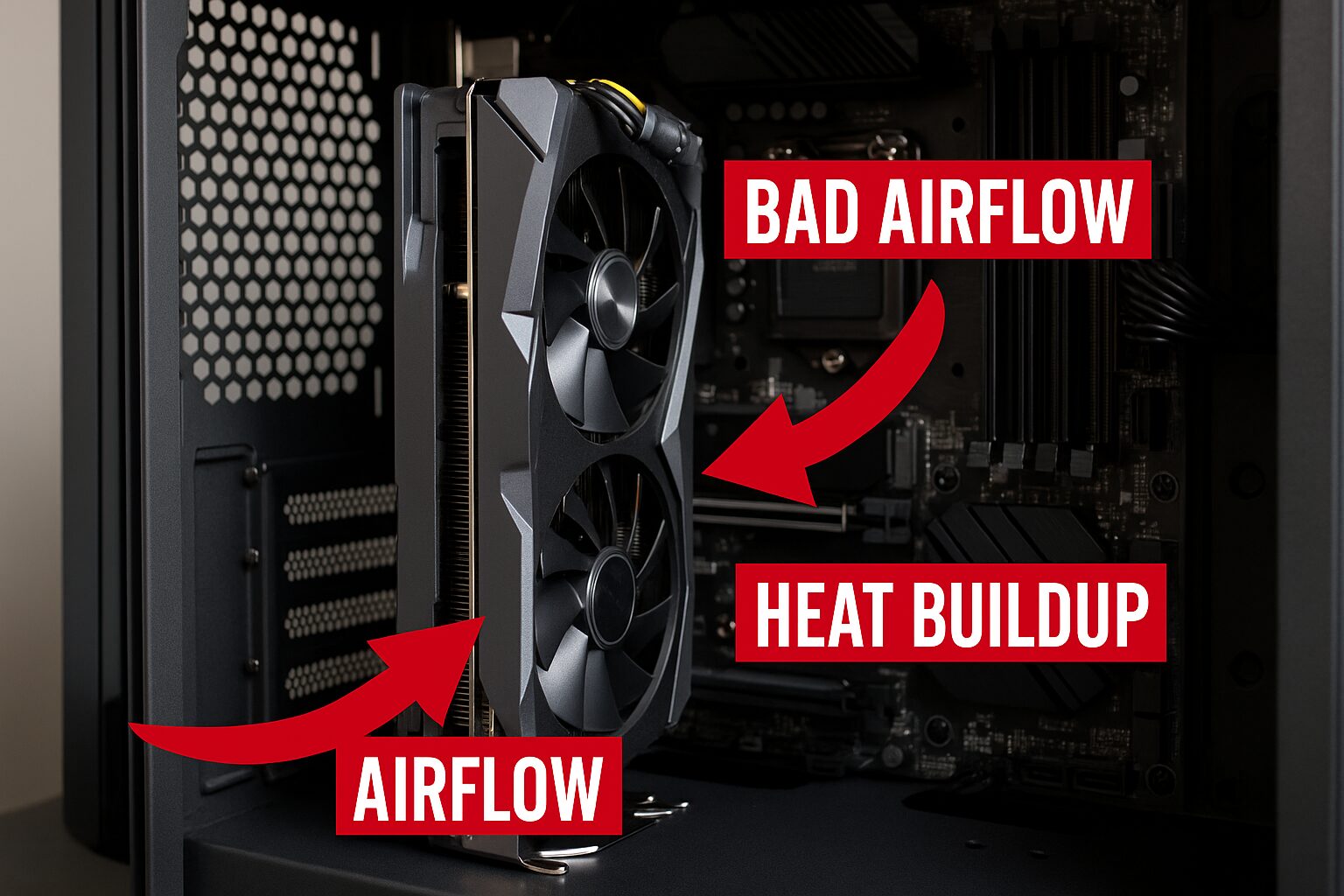

グラボ縦置きは冷えない？排熱に影響あり？
グラボを縦に配置する際に最も注意すべき点は、冷却性能が横置きに比べて劣化しやすいということです。これは、グラフィックボードのファン部分がPCケースのサイドパネルに非常に近くなることによって、空気の流れが妨げられやすくなるためです。結果として、ファンが吸い込む空気量が減少し、内部の熱が逃げにくくなる状況が生まれてしまいます。
特に、トリプルファンを備えた高性能かつ大型のグラフィックボードを使用している場合、その影響はさらに顕著です。冷却ファンが十分に機能しないと、GPU内部の熱が効率的に放出されず、エアフローが不十分な環境では温度が高止まりしてしまうリスクがあります。
さらに、縦置き構成では吸排気の方向が制限されることが多く、ケース内の全体的なエアフロー設計を見直す必要がある場合もあります。冷却能力が求められるハイエンドな構成ほど、縦置きによる排熱効率の低下はパフォーマンスや安定性に影響を与える可能性があるため、事前に十分な検証と対策が必要となるでしょう。
グラボ縦置きの熱対策とは？
グラフィックボードを縦置きで運用する際には、冷却性能の低下を防ぐために、いくつかの熱対策を講じる必要があります。以下のポイントを意識することで、安定した運用が可能になります。
-
ケースは、側面に通気孔や広範囲のメッシュパネルが備わっているものを選び、外部からの吸気を確保しやすい構造を重視する。
-
縦置きマウント用のブラケットは、グラボとサイドパネルとの間に十分な距離を確保できるタイプを選定し、ファンがしっかりと空気を取り込めるようにする。
-
ケース内部には、吸気ファンと排気ファンの両方を追加設置し、前面からの吸気と背面または上部からの排気でスムーズなエアフローを実現することが望ましい。
-
ライザーケーブルの選定にも注意を払い、信頼性の高い製品を使用することで、安定した電力供給と高速通信を維持し、発熱や信号干渉のリスクを最小限に抑える。
これらの対策を丁寧に行うことで、グラボを縦置きにしても冷却効率を保ちつつ、安定した温度管理を実現でき、長期的なPCパフォーマンスの維持にもつながります。
PCグラボ縦置きの構成・準備に必要なポイント
グラボ縦置きには何スロット必要？3スロット？4スロット？
グラフィックボードを縦置きする際に最も重要なのが、必要となるスロット数の確認です。縦置き構成では、通常よりも多くのスペースが必要になるため、あらかじめケースの仕様をしっかりと把握しておくことが大切です。
現代のハイエンドグラボ、特にNVIDIAのRTX 3080やRTX 4090のような大型モデルでは、一般的に3スロット、あるいはそれ以上を占有する場合があります。特にRTX 4090クラスの超大型グラボでは、冷却システムの厚みの影響で、4スロットを占有することが多く、場合によっては他の拡張スロットとの干渉も考えられます。
さらに、グラボのヒートシンクやバックプレートのデザインによっても占有するスペースが変わってくるため、ケースの背面構造やスロット配置をしっかり確認し、干渉がないか事前に確認しておくことが必須です。特に、内部スペースに限りがあるコンパクトケースを使っているユーザーは注意が必要です。
グラボ縦置きには専用ブラケットが必要？
グラボを縦に設置するには、通常の横向き取り付けと異なり、専用のマウンターブラケットとライザーケーブルが不可欠となります。これらのパーツは、PCケースに最初から付属していないことが多く、別売りで用意する必要があります。
マウンターブラケットは、グラフィックボードの重量をしっかりと支えるための土台となるため、強度と安定性の高いものを選ぶことが重要です。安価な製品を使うと、時間と共に傾いたり、PCIeスロットに負荷がかかったりする恐れがあるため、信頼性の高いブランド製を選びましょう。
また、ライザーケーブルに関しては、PCIe 4.0に対応した高品質なものを選ぶことで、信号の遅延やデータ転送速度の低下といったトラブルを未然に防ぐことができます。特にゲーミングや高負荷なGPU処理を行うPCでは、ライザーケーブルの品質がパフォーマンスに直結するため、軽視できないパーツのひとつです。
なお、ライザーケーブルは曲げや取り回しが難しい場合もあるため、設置前には十分なスペースを確保し、無理のない配線ができる構成を心がけることが、トラブルのない運用のためには重要です。
まとめ
-
グラボ縦置きは見た目のカスタマイズ性が非常に高く、RGBライティングや大型ファンのデザインを前面に打ち出した個性的で魅力的なPC構築を実現できる点が大きな魅力です。ゲーミングPCや配信向けのビルドでも映えるため、視覚面でのインパクトを重視するユーザーには特におすすめです。
-
一方で、冷却効率や排熱性能には十分な注意が必要です。サイドパネルとの距離やエアフローの設計によっては、GPU温度が上昇するリスクもあるため、追加ファンの設置やケース選びが安定運用のカギとなります。
-
縦置きを成功させるためには、使用するPCケースの対応状況、グラボが占有するスロット数、そして高品質なライザーケーブルの選定など、ハードウェア構成全体を見通した事前確認が不可欠です。特にハイエンドGPUを使用する際は、ケース内部スペースの余裕も考慮しましょう。
