PCケースファンを買ったものの、「表裏はどちら向き？」「3ピンと4ピンはどこへ挿す？」「光るケーブルも同じ端子？」と迷っていませんか。
この記事では、一般的な自作デスクトップPCを対象に、ケースファンの取り付け前確認、吸気・排気の向き、ネジ固定、マザーボードへの配線、初回起動後の確認までを順番に解説します。ノートPC、一体型PC、メーカー独自コネクタを使う完成品PCは対象外です。
先に結論：ケースとファンの対応サイズを確認し、電源を抜いてから、前面・底面は吸気、背面・天面は排気を基本に固定します。ファンを回す3・4ピン端子と、光らせるRGB・ARGB端子は別物です。接続先と電流上限は、必ずマザーボード・ケース・ファンの説明書で確認してください。
作業を中止する条件：焦げ臭い、煙、火花、端子やケーブルの変色・溶け、液体侵入がある場合は通電しないでください。電源ユニットの内部は、電源コードを抜いても危険な電荷が残る可能性があるため開けません。メーカーや修理店へ相談してください。
取り付け前に確認するもの
ファンの大きさだけでなく、ケースの取り付け穴、厚さ、配線方式まで確認します。すでに購入済みでも、合わない状態で無理に固定しないでください。
| 確認項目 | 見る場所 | 注意点 |
|---|---|---|
| 対応サイズ | ケース説明書、取り付け穴 | 120mm・140mmなど。外形だけでなくネジ穴位置も確認 |
| 厚さと干渉 | GPU、ラジエーター、ケーブルとの距離 | 装着できても部品や配線へ当たる場合がある |
| ファン電源 | 3ピンDC、4ピンPWM、独自端子 | SYS_FAN・CHA_FANなどの対応を確認 |
| LED配線 | 5V 3ピンARGB、12V 4ピンRGB、専用ハブ | ファン電源とは別。電圧の違う端子へ接続しない |
| 消費電流 | ファン仕様、マザーボード説明書 | 分岐する場合は全ファンの最大電流を合計する |
| 固定部品 | 付属ネジ、防振ゴム | ケース用ネジとラジエーター用ネジを混同しない |
ファンをまだ選んでいない場合は、先にPCケースファンのサイズ・PWM・静圧の選び方を確認してください。必要数や配置で迷う場合は、PCケースファンの必要数と吸気・排気の配置で構成を決めます。
ケースファンの端子を見分ける
SYS_FAN・CHA_FANはケースファン用
マザーボード上では、ケースファン用端子が「SYS_FAN」「CHA_FAN」などと表記されます。CPU_FANはCPUクーラー用です。場所や最大電流、制御方式は製品ごとに異なるため、基板上の文字だけで判断せず説明書の端子図を確認してください。
一般的な3ピンファンは電圧を変えるDC制御、4ピンファンはPWM信号による制御に対応します。Noctuaは、3ピンファンを4ピン端子へ接続できる場合がある一方、回転数制御にはBIOS側でDC・Voltageなどへの変更が必要になることがあると説明しています。4ピンファンを3ピン端子へ接続した場合も、端子側が電圧制御へ対応していなければ全速で動くことがあります。
ファン電源とRGB・ARGBは別の配線
光るファンには、羽根を回すケーブルとLEDを光らせるケーブルの2本がある製品があります。代表的なLED端子は5V 3ピンARGBと12V 4ピンRGBで、互換ではありません。
MSIは、5V機器を12VのJRGB端子へ接続するとLEDが損傷すると注意しています。切り欠きや空きピン、矢印の位置を見て、説明書で電圧と端子名が一致した場合だけ接続してください。独自コネクタのファンは、指定された専用ハブやコントローラーを使います。
吸気と排気の向きを決める

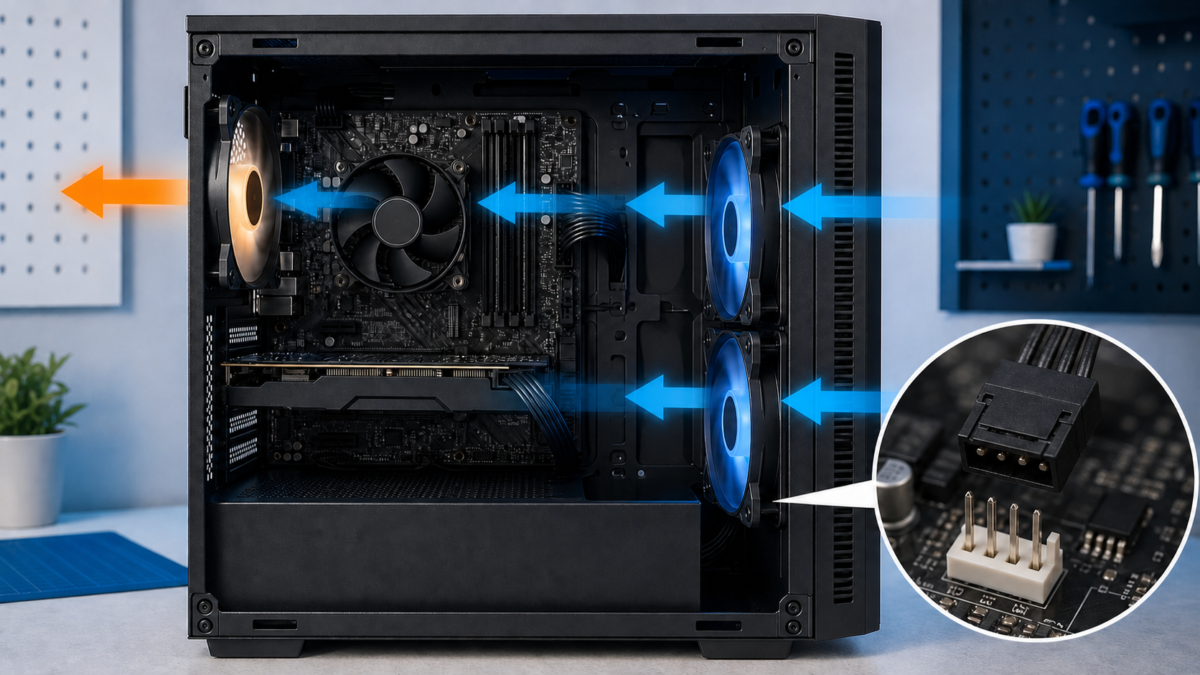

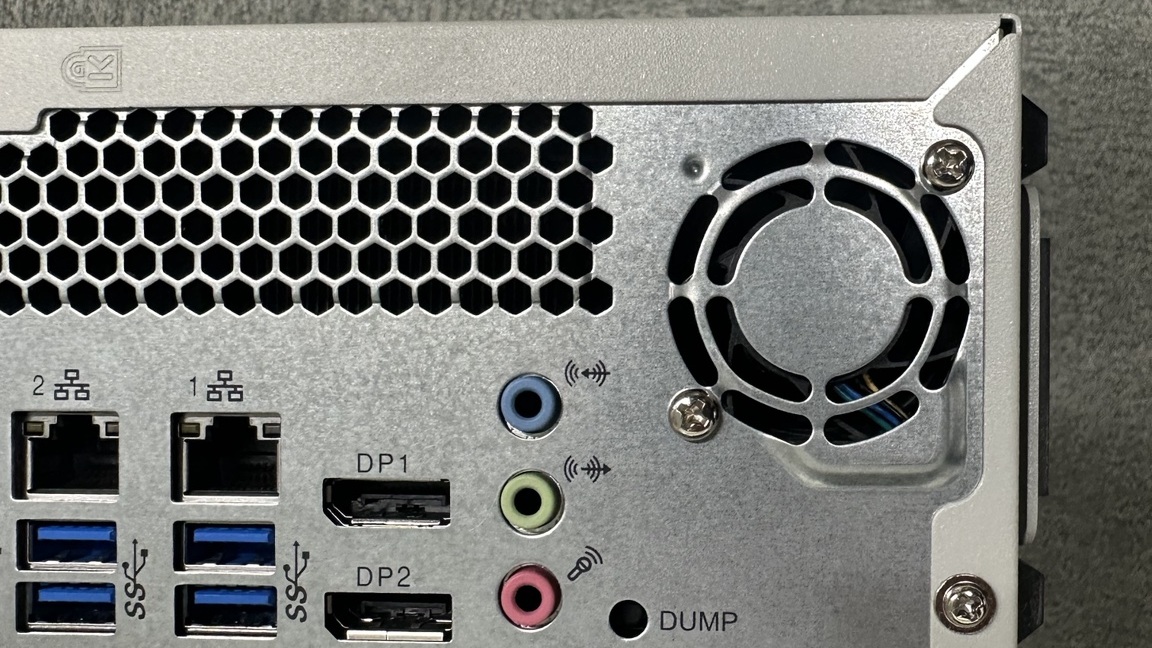

一般的な構成では、ケース前面・底面から冷たい空気を取り込み、背面・天面から温かい空気を出します。すべてのファンを同じ向きに付けるのではなく、ケース内を横切る流れを作ります。
- 前面・底面：吸気を基本にする
- 背面：排気を基本にする
- 天面：背面寄りの排気から検討する
- 側面：GPUやラジエーターの配置に合わせて判断する

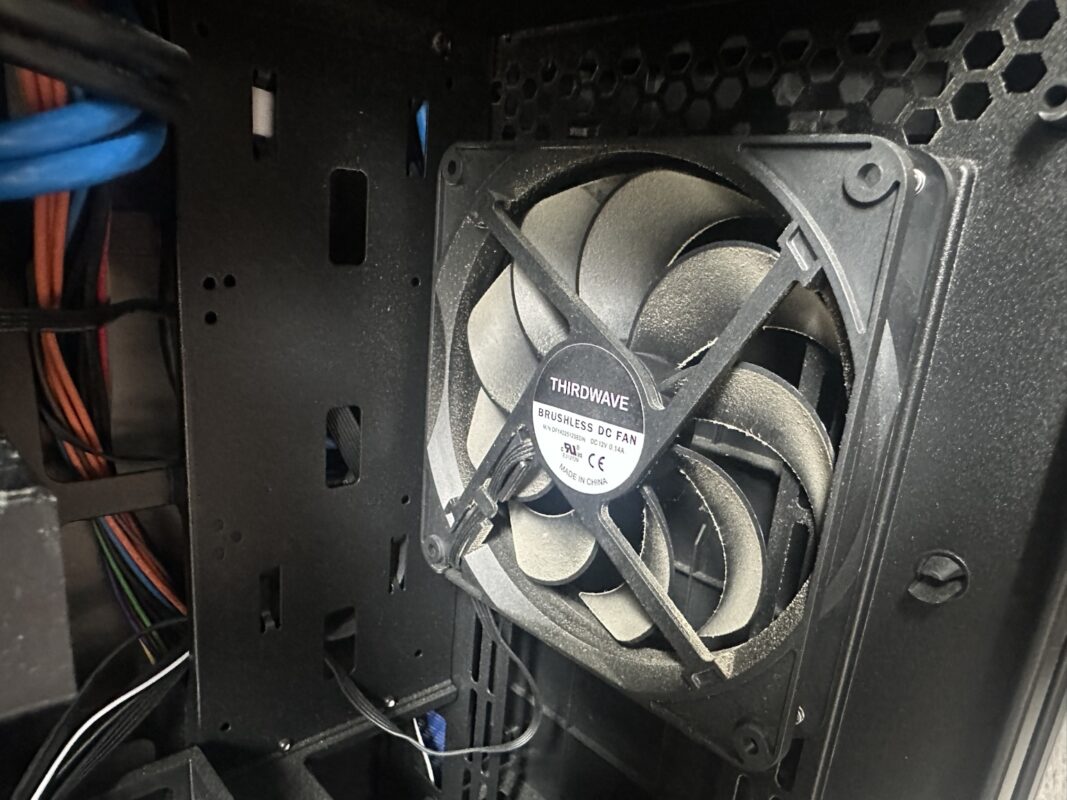

多くの一般的なファンは、支柱と丸いラベルが見える側へ風が抜けます。ただし、見た目が逆になるリバースブレードファンもあるため、フレームの矢印や製品説明書を優先してください。向きが分からない場合は、PCファンの風向きとリバースファンの見分け方も確認できます。
PCケースファンの取り付け手順
手順1｜現在の配線と温度を記録する
交換作業なら、スマートフォンでファンの向き、接続先、ケーブル経路を撮影します。追加前後を比較できるよう、普段のアイドル時・ゲーム時のCPU温度、GPU温度、ファン回転数、騒音の状態も記録してください。
手順2｜シャットダウンして電源を外す
- Windowsを通常の手順でシャットダウンする
- 電源ユニットのスイッチを「O」側へ切る
- コンセントから電源コードを抜く
- 接続位置を忘れないよう外部ケーブルを記録する
- 安定した机へPCを移し、金属製アクセサリーを外す
ケースを開ける前に製品保証と取扱説明書も確認します。静電気対策を行い、基板の端子や部品を必要以上に触らないでください。
手順3｜古いファンを外す
交換の場合は、先にマザーボードやハブからファンケーブルを抜きます。コネクタ本体を持ち、ロックがある場合は解除して、ケーブルだけを引っ張らないでください。
ファンを片手で支えながら、対角線上のネジを少しずつ緩めます。最後の1本だけに荷重をかけると、ファンが落ちたりケースを傷付けたりするため注意します。
手順4｜向きを合わせて仮止めする
吸気・排気の向きを再確認し、ケーブルがマザーボード端子やハブへ届く向きに置きます。最初から1本を強く締めず、4本を対角線順に半分ほど締めて位置を調整します。
位置が決まったら、ファンががたつかず、防振パッドがケースへ接する程度まで均等に締めます。プラスチックへねじ込む付属のタッピングネジは固い場合がありますが、締め過ぎるとネジ穴やフレームを傷めるため無理に回しません。
手順5｜ファン電源を接続する
3ピンまたは4ピンのガイド形状を端子へ合わせ、SYS_FAN・CHA_FANへまっすぐ接続します。ピンがずれた状態で押し込まないでください。延長ケーブルや分岐ケーブルを使う場合も、接続部へ無理な張力がかからないようにします。
手順6｜必要な場合だけRGB・ARGBを接続する
LEDケーブルは、5V 3ピンARGB、12V 4ピンRGB、専用ハブのどれかを製品説明書で確認します。電圧やピン数が一致しない場合は接続しません。LEDを接続しなくても、ファン電源が正しく接続されていれば回転できる製品があります。
手順7｜ケーブルを羽根から離して固定する
ケーブルがファンの羽根、CPUファン、GPUファンへ触れない経路に通します。結束バンドは締め過ぎず、コネクタ付近へ力がかからない位置で固定します。サイドパネルを閉じたときにケーブルを挟まないことも確認してください。
取り付け後の動作確認
- 工具や余ったネジがケース内に残っていないか確認する
- 指やケーブルをファンへ近づけずに電源を入れる
- 異音、強い振動、焦げ臭さがあればすぐ電源を切る

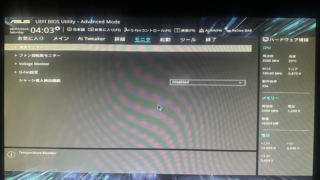

- BIOS／UEFIまたは監視ソフトで該当端子のRPMを確認する
- 同じ室温・同じ負荷で、取り付け前後の温度と騒音を比較する
ファンが一度回って停止しても、低温時に止めるFan Stop機能なら正常な場合があります。確認中に羽根を指で回したり、通電中にコネクタを挿し直したりしないでください。回転数の判断はPCファン回転数の目安、PWM・DC設定はBIOSとソフトでPCファンを制御する方法で確認できます。
ファン端子が足りない場合
1つの端子へ複数のファンをつなぐ場合は、分岐ケーブルまたはSATA電源対応のファンハブを使います。ただし、接続できる台数を見た目だけで決めてはいけません。
- 各ファンの仕様表で最大電流を確認する
- 同じ端子へつなぐ全ファンの最大電流を合計する
- マザーボード説明書でファン端子の上限を確認する
- 分岐ケーブル・ハブ側の合計上限と1ポート上限も確認する
Noctuaは、複数ファンの合計電流がマザーボード端子の上限を下回るよう案内しています。一般的に1Aの端子が多いと説明されていますが、すべてのマザーボードが1Aとは限りません。製品ごとの説明書を優先してください。
分岐ケーブルでは、複数ファンの回転数制御をまとめて行い、RPM信号は1台分だけを返す構成があります。SATA電源対応ハブは電力を電源ユニットから取り、マザーボード端子を制御信号と回転数監視に使う製品があります。指定された主ポートやFAN1へ基準となるファンを接続してください。
取り付け後によくある問題
| 症状 | 最初に確認すること | 次の分岐 |
|---|---|---|
| ファンが回らない | 端子、ハブ電源、Fan Stop、ケーブル干渉 | PCファンが回らない原因 |
| 常に全速で回る | 3ピン・4ピン、BIOSのDC／PWM設定 | 端子ごとの制御方式を説明書で確認 |
| ファンは回るが光らない | ARGB・RGBケーブル、専用ハブ電源 | 5Vと12Vを混同しない |
| 振動音・接触音が出る | ネジの偏り、ケーブル接触、フレーム干渉 | 電源を切って固定と配線をやり直す |
| 温度が上がった | 吸気・排気の向き、フィルター、障害物 | 元の配置へ戻して同条件で比較する |
公式情報と確認先
- Noctua：ケースファンの取り付け方
- Noctua：ファンの風向きを確認する方法
- Noctua：3ピン・4ピン端子の互換性
- Noctua：1つの端子へ複数ファンを接続する条件
- ASUS：ケースとファンケーブルの接続ガイド
- MSI：JRGB・JRAINBOW端子の接続方法
確認日：2026年8月19日。端子名、最大電流、付属部品、RGB・ARGB仕様は製品ごとに異なります。作業時は手元のマザーボード・ケース・ファンの最新説明書を優先してください。
まとめ
PCケースファンは、対応サイズ、風向き、3ピン・4ピン端子、LED配線、合計電流を確認してから取り付けます。前面・底面吸気、背面・天面排気を基本にしつつ、最終的にはケースとファンの説明書へ従ってください。
取り付け後は「回ったから完了」ではなく、異音、RPM、CPU・GPU温度、騒音を同じ条件で比較します。問題が出たら通電を続けず、元の配置へ戻せる状態で一つずつ切り分けましょう。
