PCケースでグラボ縦置き徹底攻略クリアランスと排熱の最適化手順

PC、ケース、グラボ、縦置きという観点で最適解を探したい読者に向けて、PCケースでグラボ縦置きを検討する際の判断材料を体系的に整理します。まずはエアフローを最優先に設計する考え方から、排熱の通り道と吸気の確保、温度の基準値とサーマル設計、冷えない原因とサイド間隔まで、疑問を順に解消します。さらに、グラボの温度はどうやってチェックする？という基本的な確認方法も丁寧に解説します。後半ではPCとケースの最適なグラボ縦置きをテーマに、ブラケットおすすめと選定基準、3スロット対応時の隙間の目安、4スロット厚の取り回しと注意を解説し、グラボの熱は何度までなら大丈夫か？やグラボのVRAM温度は何度が最適か？の目安、そしてPCとケースでグラボ縦置きのメリット・デメリットまで客観的情報をまとめます。

縦置きで変わるエアフローと排熱の基礎
温度目安と安全域の最新情報
ケース厚み・間隔・ブラケット選びの実務
温度の確認方法とトラブル対処

PCケースでグラボ縦置きを検討する
PCケースの最適なグラボ縦置き

PCケースでグラボ縦置きを検討する

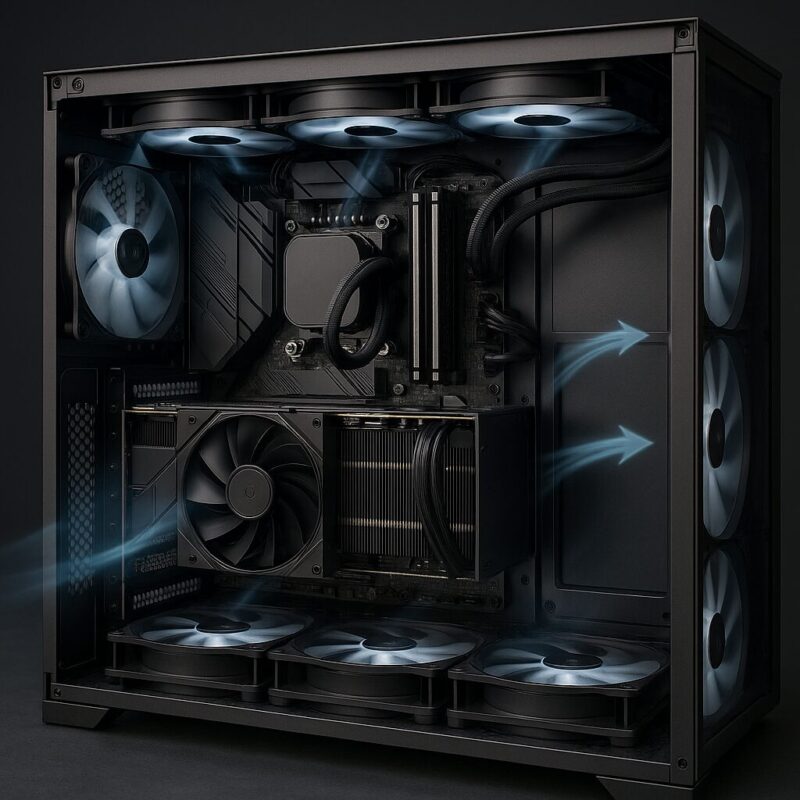

エアフローを最優先に設計する
排熱の通り道と吸気の確保
温度の基準値とサーマル設計
冷えない原因とサイド間隔
グラボの温度はどうやってチェックする？

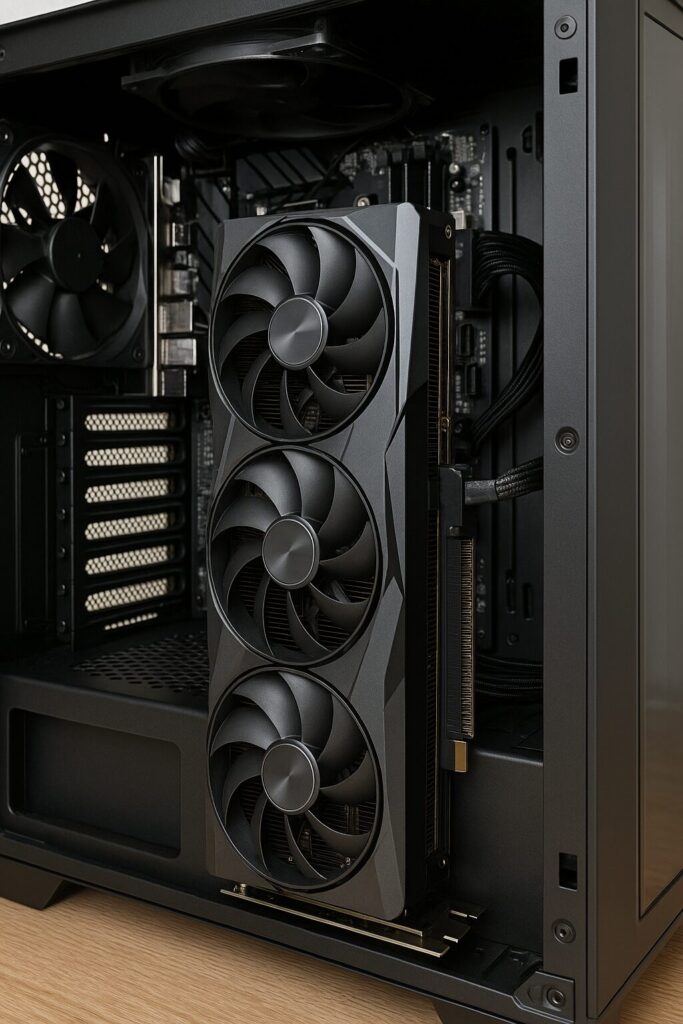

エアフローを最優先に設計する

縦置き構成では、グラボのファン面がサイドガラス（またはアクリル）に近接しやすく、従来の水平設置より吸気の取り込み効率が下がるリスクがあります。まず行うべきはケース全体の流路設計です。基本は前面・底面から吸気、天面・背面から排気の直線的な流れを確立し、障害物を最小化します。フロントがガラスで吸気開口が小さいケースでは、底面吸気の比重を高めるとグラボ前面に冷気を届けやすくなります。

温度面の一般論として、メーカーやモデルにより上限仕様は異なるものの、縦置きは数度から10℃程度の温度上昇につながりやすいと解説する公式記事もあります（参照：Corsairの解説）。つまり、エアフロー設計が成功するかどうかが、縦置き実装の成否を左右します。特に大型の3〜4スロット厚GPUでは、吸気面の前に十分なクリアランスを確保しないと、ファン回転を上げても温度が下がりにくく、静音性と性能の両立が難しくなります。

ファン選定では、前面ラジエーターやフィルター越しに吸気する区画に静圧型ファン、開口が広く抵抗の少ない区画に風量型（CFM重視）ファンを置く構成が定石です。PWM制御のファンカーブは、GPU温度に連動してケースファンを追従させると、ゲーム負荷の変動に素早く対応できます。マザーボードのファン制御にGPUセンサーを割り当てられない場合でも、温度プローブやユーティリティで近似制御を行うと安定度が増します。

要点：縦置きは見た目の訴求力が高い反面、吸気不足に陥りやすい配置です。吸気源の数・位置・静圧を優先設計し、ファンカーブはGPU温度側に寄せて調整すると、温度と騒音の両立がしやすくなります。

設計を詰めるための実務チェック

設計段階の見落としを減らすには、次の観点を順に点検します。

吸気開口の実効面積：フィルターやベゼルで圧損が大きい場合、同口径のファンでも流量が想定より落ちます。フィルター清掃も習慣化しましょう。
正圧／負圧のバランス：やや正圧はホコリ管理に有利とされますが、排気不足だと熱滞留を招きます。総吸気≧総排気を目安にしつつ、実測温度で追い込みます。
底面の“障害物”排除：ライザーケーブルや電源ケーブルのルーティングがグラボファン前に回り込むと、吸気を塞ぎます。可能なら裏配線側を優先します。
サイドとの間隔：ケースやブラケットの仕様次第ですが、概ね20〜30mm程度のクリアランスを確保すると安定します。NZXTはコミュニティ投稿で約0.75〜1.25インチ（約19〜32mm）の余地を示唆しています（参照：NZXT Japan投稿）。

正圧・負圧の基礎：正圧（ケース内の気圧が外より高い）では吸気フィルター経由の流入が増え、ホコリ管理が容易とされます。負圧は吸気経路の予測が難しく、隙間から未ろ過の空気が入りやすくなります。清掃性を重視するならやや正圧を起点に、温度・騒音の結果で微調整しましょう。

第三者測定の示唆をどう活かすか

ケースレビューの多くは水平設置が基準ですが、近年は縦置き対応ケースの検証も増えています。温度やノイズの評価で知られるレビューでは、縦置き構成が不利になりやすい場面が散見されます。これは主に吸気不足とサイド近接が要因で、ケース側の開口設計・底面ファン有無が結果に直結します（例：GamersNexusのケース検証、同レビュー）。

一方、メーカー側の公式記事でも、縦置きで温度が数度〜10℃上がり得るという注意喚起が見られます（参照：Corsair）。こうした外部データの示唆は設計の起点として有用ですが、最終的な温度はケース・GPU・ファン構成の組み合わせで変わるため、組み上げ後の実測を必ず行い、ファン曲線と吸排気数を段階的に最適化します。

設計の焦点	推奨アプローチ	参照・補足
吸気経路	底面吸気＋前面補助	サイド近接時ほど底面の重要度が増す
ファン種別	抵抗区画＝静圧型、開口＝風量型	ラジエーター・フィルター越しは静圧型が有利
圧力バランス	やや正圧を起点	ホコリ管理の観点（清掃性）
サイド間隔	概ね20〜30mmを目安	NZXT投稿の示唆
想定温度差	0〜+10℃程度の上振れ	Corsair公式解説

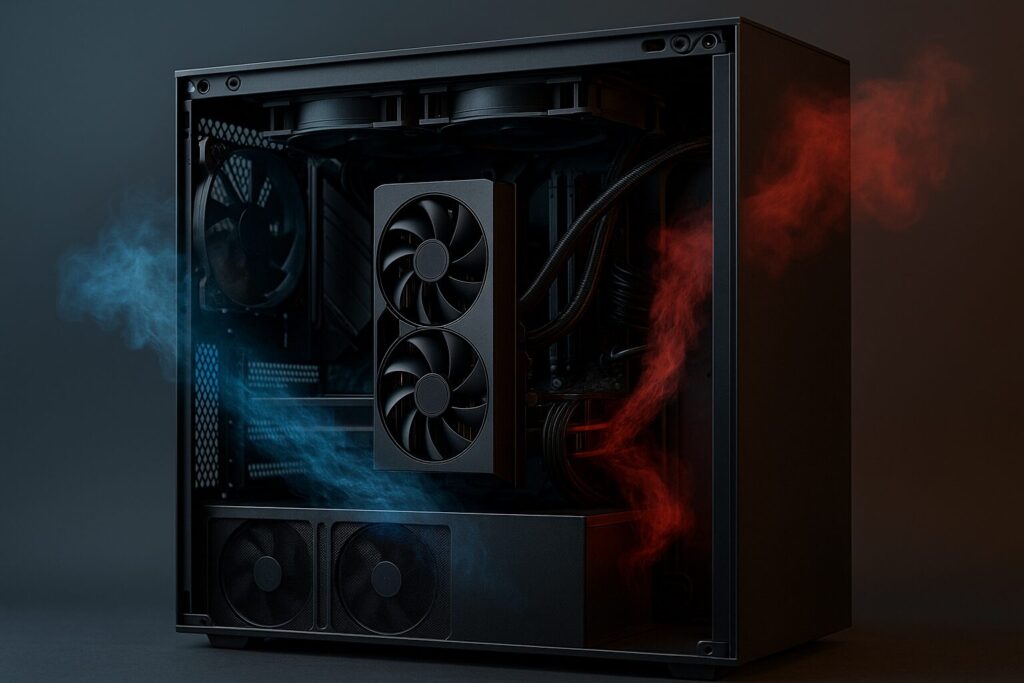

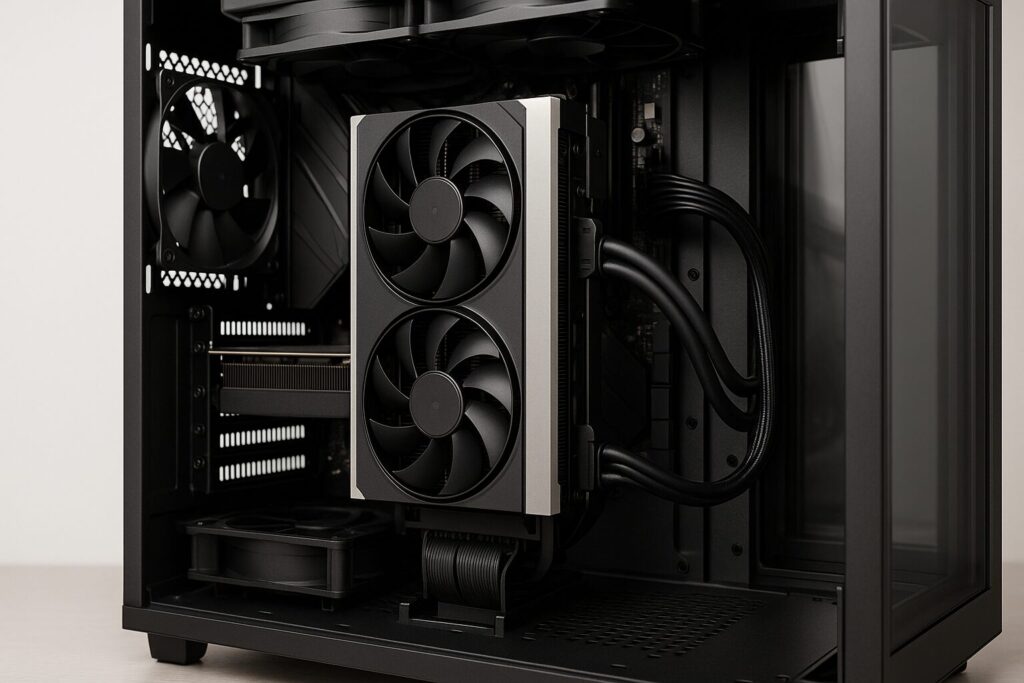

排熱の通り道と吸気の確保

流路設計は「どこから冷気を入れて、どこへ熱気を逃がすか」を明確化する作業です。縦置きではグラボのファン面がサイドに近く、吸気の直進性が損なわれやすいため、まず底面→グラボ→天面の一直線を優先します。前面からの吸気はCPUやラジエーターと競合しやすく、グラボ前面に届くまでの圧損が大きいケースがあります。底面に120/140mmファンを2基以上設置できるケースでは、底面の総風量＞前面の総風量を目指すと、縦置き固有の吸気不足を補えます。

「暖気は上に上がる」という自然対流のイメージは便利ですが、PCケースでは強制対流（ファン）が支配的です。したがって、天面排気の風量・静圧を十分に確保し、熱だまりを作らないことが重要です。天面にラジエーターを置く場合、排気方向にしてケース内の熱気を外へ引き抜くと、グラボ周りの熱を上方に吸い上げる助けになります。前面にラジエーターを置く構成では、静圧型ファンで押し込みつつ、底面と背面で流路を補完します。

吸気と排気の比は、やや正圧からスタートし、実測温度とノイズで詰めます。フィルター目詰まりにより実効吸気が落ちると、設計上は正圧でも実運用が負圧化し、ホコリ混入や熱滞留の原因になります。清掃サイクルを短めに設定し、粉塵の多い環境ではフィルターの目が粗くないかも見直します。なお、Corsairの公式記事は、縦置きで温度が上がりやすい点を明記しており、サイド近接の影響が大きいことを示唆しています。ケース選定段階で、縦置き時の最大GPU厚や位置調整の可否を仕様書で確認するのが無難です（例：Lian Liの仕様）。

構成	推奨の流路	技術的ポイント	参考
縦置き＋サイドガラス	底面吸気→天面排気	サイド近接は吸気損失が大きい。底面の総風量を増強	Corsair
縦置き＋前面ラジエーター	前面吸気→天面排気	前面は静圧型で押し込み、天面で熱を抜く	一般的指針
デュアルチャンバー	前面/底面吸気→背面/天面排気	電源室と配線を隔離して主気流の乱れを低減	一般的指針
小型ケース（ITX）	前面吸気→背面排気	正圧寄りでフィルター管理を重視	一般的指針

ライザーケーブルと電源ケーブルの取り回しも、流路の“詰まり”を生みやすい要素です。特に4スロット厚の大型カードでは、補助電源のコネクタ位置がファン前に張り出して吸気を阻害する場合があります。ケーブル長に余裕を持たせ、屈曲半径を大きく取ると、吸気面を開放しやすくなります。PCIe Gen4/Gen5対応のライザーは高周波数帯での信号劣化（挿入損失・クロストーク）が課題となるため、PCI-SIGの挿入損失の考え方や、Retimer/Redriverの役割を理解しておくと選定の精度が高まります。なお、PCI-SIGの資料では、32GT/s（Gen5）でのチャネル損失予算が示され、配線・コネクタ・ケーブルの設計品質が安定動作の鍵であると解説されています。

注意（安全・信頼性）：ケーブルがファンブレードに接触する状態は重大な破損リスクがあります。固定クリップや配線ガイドを用いて、ファン面から確実に逃がしてください。映像ケーブルは余長を取り、着脱時にファン面へ押し当てないようにしましょう。

最後に、温度監視と段階的最適化の流れを整理します。まずはGPUコア温度・ホットスポット・メモリ温度（対応GPUのみ）を可視化し、底面→天面の風量を増強。次にファン曲線をGPU温度に合わせて再設計し、必要であれば吸排気の台数配分を見直します。これでも高温が続く場合は、サイド間隔の拡張（位置調整ブラケット）や、ラジエーター位置の再配置、ケース選定の再考が検討対象となります。温度の基準値や許容範囲は後続セクションで詳述します。

温度の基準値とサーマル設計

温度設計は「何度まで許容され、どこから性能や寿命に影響しやすいのか」を理解するところから始まります。GPUの温度はひと口に温度と言っても複数のセンサー値で構成されます。代表的なのはコア温度（GPUダイの平均的な温度）、ホットスポット（ダイ内の最も高温な点の推定値）、VRAM温度（グラフィックスメモリの温度）、ボード周辺の電源回路温度（VRM）です。縦置きは吸気不足になりやすく、これらのセンサーが全体的に上振れしやすいため、ケース側のサーマル設計と合わせて基準を持った評価が欠かせません。

公表情報として、AMDコミュニティではホットスポットについて110℃付近がスロットリング（自動的なクロック低下）を招く上限の目安として言及されており、これを超えると性能維持が難しくなるとされています（参照：AMD Community、AMD Community）。また、GDDR6Xの動作温度レンジはMicronの製品情報に0〜95℃と記載されており（参照：Micron）、製品ページでは動作環境によりサーマル管理が必要とされています。なお、NVIDIA製品の一律の「最大温度」を定義する公式の横断資料は限定的ですが、フォーラムでは80℃台に達するとブーストの頭打ちやファンスパイクが起こり得るとの見解が共有されることがあります（参照：NVIDIA Developer Forums）。

センサー	一般的な理解	設計目安（実運用）	参照例
GPUコア温度	ダイの代表値	ゲーム負荷で60〜80℃台を目標	各ベンダー仕様・レビュー一般論
ホットスポット	ダイ内の最高温	90〜100℃台前半に収めたい	AMD Community
VRAM温度	メモリチップ温度	80〜90℃台を上限目安	Micron
VRM温度	電源回路温度	製品仕様に依存・高温連続は避ける	各メーカー資料

これらを踏まえ、縦置き時のサーマル設計では「余裕（マージン）」を積む考えが重要です。例えば夏季の室温（外気）が30℃を超える環境では、GPUの温度は室温に対する上乗せ分（ΔT＝T_GPU−T_ambient）で評価すると把握しやすくなります。ケースやファン構成の見直しでΔTを縮めていくと、室温の影響を受けにくい強い設計に近づきます。ΔTの縮小＝エアフロー改善の成果として定量化できる点も利点です。

ファン曲線は、GPU温度に連動した制御が理想です。NVIDIA AppやAMD Software: Adrenalin Editionはベンダー純正のオーバーレイ・メトリクスを提供し、温度・クロック・電力・ファン回転数の相関を確認できます（参照：NVIDIA App／AMD Software）。ケースファンはマザーボードのファンハブ機能やソフトウェアでGPUセンサーをトリガーに設定できると追従性が高まり、ゲーム中の瞬時の発熱にも即応できます。もしGPU連動が難しい場合でも、CPU温度のみで一括制御するより、前面・底面は固定のやや高回転、天面・背面は温度連動といった役割分担を与えると安定します。

ストレステストについては、FurMarkのような極端なワークロードはベンダーのガイダンスで実使用を想定しない電力・温度状態を引き起こす可能性があるとされるため（参照：NVIDIAサポート「Power Virus」）、実アプリに近い負荷（3DMarkのループ、長時間のゲームプレイ、Blenderレンダリング等）で評価するのが無難です。ログを取りながら、最初の5分・30分・60分などで温度推移の傾向（立ち上がり、飽和、スパイク）を観察すると、ファンカーブの見直しポイントが見えてきます。

情報の扱いについて：ここで挙げた数値は各社の公式資料やコミュニティ投稿で「そのように説明されている」とされる目安です。最終的な許容値は製品ごとの仕様（データシート・ユーザーガイド）をご確認ください。特にVRAMとVRMは実装設計差が大きく、同じGPUでもカードごとに最適温度帯が異なる場合があります。

最後に部屋の環境要因も無視できません。粉塵の多い環境はフィルターの目詰まり→実効吸気低下→温度悪化に直結します。清掃周期の短縮、吸気側のフィルター強化、ケースの正圧化は日常運用の効果が出やすい改善です。温湿度計で室温を把握し、ΔTの改善が停滞したら気流設計を再点検する流れを定着させると、縦置きでも安定した温度維持が可能になります。

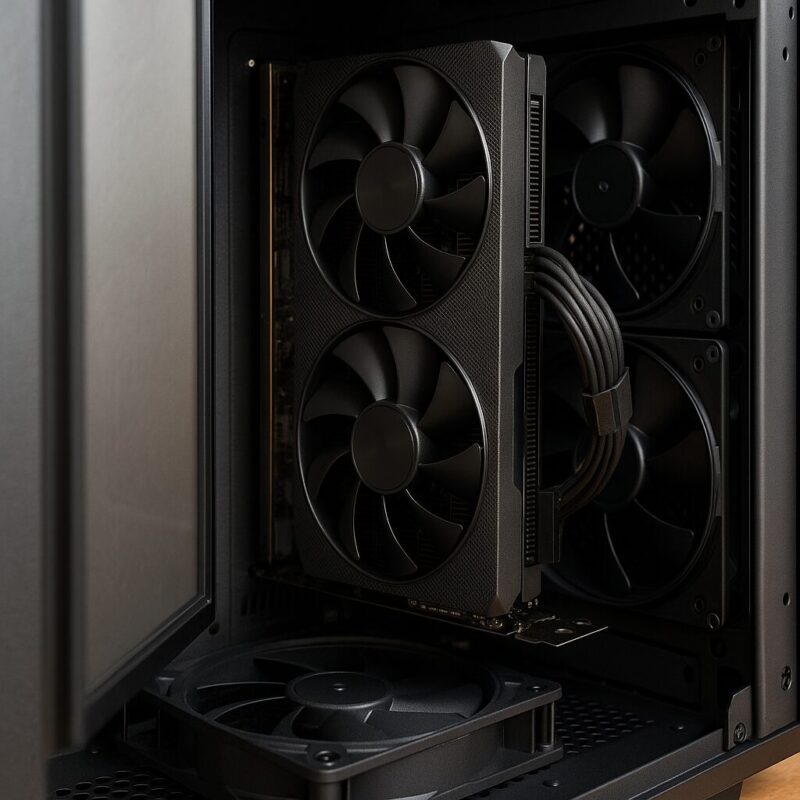

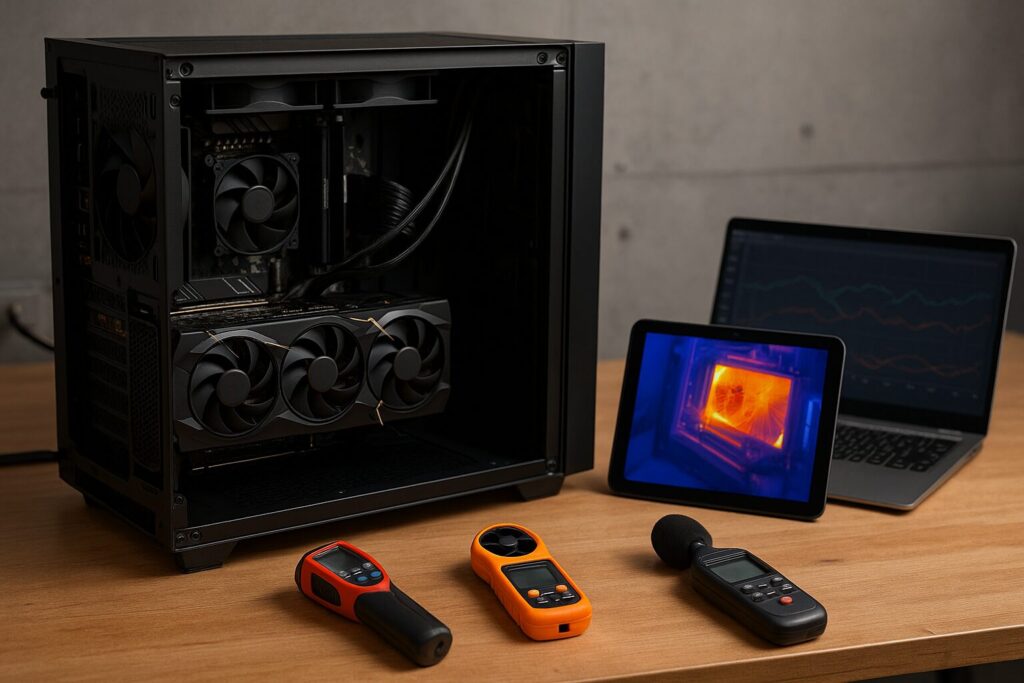

冷えない原因とサイド間隔

縦置きで温度が高止まりしやすい現象は、主に吸気面の近接、流路の遮蔽物、排気不足の三つに整理できます。なかでもサイドパネルとの間隔不足は支配的な要因です。ファン前の空気には境界層（ファン直前の低速空気層）が存在し、面に極端に近づくと吸い込み効率が落ちる特性があります。さらにガラス面はメッシュと違って通気しないため、ファンが作る負圧の“取り出し口”が不足し、回転数を上げても流量が伸びにくくなります。結果として、同じファン回転でも水平設置より縦置きの方が実効吸気が少ないという状態が起こり得ます。

現実的な対処としては、間隔の拡張（位置調整ブラケット）、底面吸気量の増加、サイドメッシュ化（可能なケース）が有効です。Corsairは公式解説で、縦置きはケースやカードの厚みにより数℃〜10℃の上昇が出る場合があると記し、サイドとの近接を避けるべきとしています（参照：Corsair）。また、国内外のケース仕様では「最大GPU厚」「縦置き対応時のオフセット量」が明記される例が増えており、仕様書段階での確認は温度トラブルの予防に直結します（例：Lian Li製品ページ）。

症状	主因の可能性	改善策
ゲーム直後から高温維持	サイド近接で実効吸気不足	位置調整ブラケットでオフセット／サイドメッシュ化
ファン100%でも温度が下がらない	底面吸気不足／ケーブルが遮蔽	底面ファン増設・ケーブル再配線・ダクト化
ケース全体が徐々に高温	排気不足・負圧化	天面排気増強・やや正圧へ調整・フィルター清掃
アイドルでも高い	バックグラウンド負荷・常時高電力	プロセス確認・省電力設定・ドライバーの最適化

間隔の目安としては、概ね20〜30mm以上のクリアランスを確保すると吸気が安定するという指針がコミュニティやメーカー投稿で共有されています（例：NZXT Japanの案内）。ただし、カード厚とファン径、サイドパネル形状、底面の開口・フィルターなどの要因で最適値は変わります。大型の3.5〜4スロット厚では電源ケーブルのコネクタ位置がファン前に張り出しやすく、吸気の遮蔽を招くため、折れ・捻れのない取り回しと、ファン面からの物理的な逃がし（配線ガイド・結束）を徹底します。

ライザーケーブルの配線も要注意です。PCIe Gen4/Gen5対応のケーブルは内部構造が複雑で、急角度の折り曲げは信号品質の悪化（アイダイアグラムの閉塞）や物理的破損のリスクになります。PCI-SIGの資料では高転送レートほどチャネルの挿入損失や反射の管理が重要になるとされ、ケーブル品質・コネクタ・取り回しの総合設計が安定動作の鍵と説明されています（参照：PCI-SIG Specifications、挿入損失の考え方）。

注意（ガラスパネル）：サイドガラスに近接した高温排気が当たり続けると、局所的な熱ストレスがかかります。メーカーは通常、想定温度内で安全に設計するとされていますが、実運用では排気の直撃を避ける流路設計が望ましいとされています（参照：各ケースメーカーの安全ガイド）。

総括すると、縦置きでの「冷えない」は多因子ですが、サイドクリアランスの確保・底面吸気の増強・排気能力の底上げという三点が王道の対処になります。ここにケーブルの整流、フィルター清掃、正圧設定といった日常的メンテナンスを組み合わせることで、縦置きのデメリットを最小化できます。

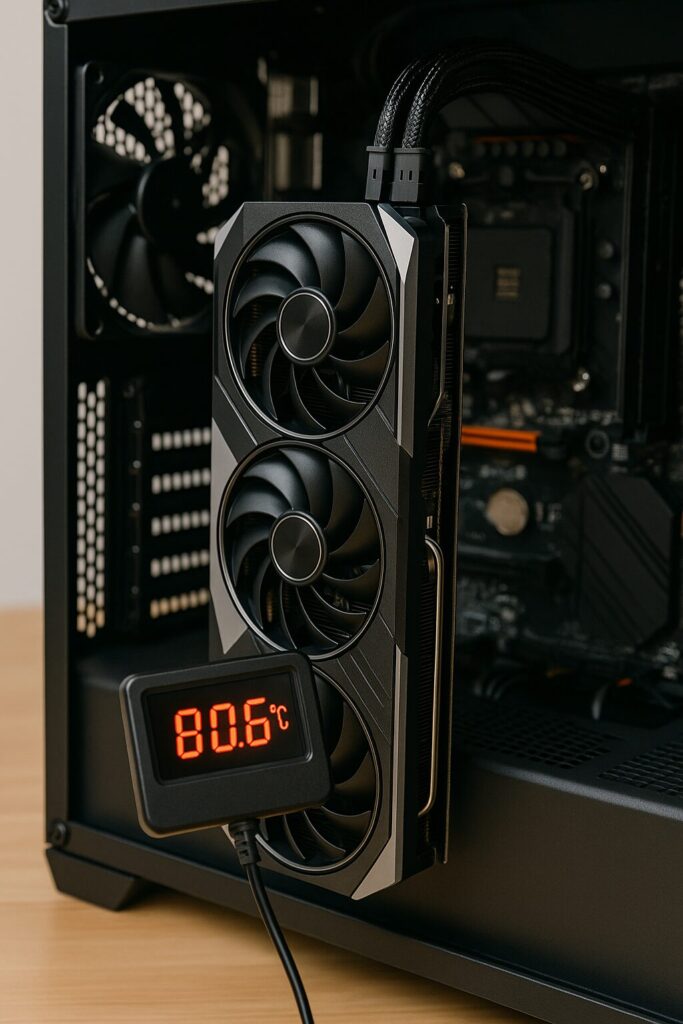

グラボの温度はどうやってチェックする？

温度監視は「見える化」が出発点です。Windows 10/11では、対応ドライバー環境でタスクマネージャーのパフォーマンスタブにGPU温度が表示されます。Microsoftの案内では、専用GPUとWDDM 2.4以上への対応が必要とされています（参照：Windows Insider Blog、Microsoft Docs）。ただし、ここで見られるのは主に「GPUコア温度」であり、ホットスポットやVRAM温度は表示されないことが一般的です。

より詳細な監視にはベンダー純正ツールが有用です。NVIDIAはNVIDIA App（旧GeForce Experienceの後継的な統合アプリ）でオーバーレイ表示やログ機能を提供し、温度・フレームレート・1% Low・遅延などの指標をゲーム画面上に重ねて確認できます（参照：NVIDIA App、NVIDIAニュース）。AMDはAMD Software: Adrenalin Editionでメトリクスオーバーレイを提供し、ホットスポット・VRAM温度・電力・ファン回転数などを確認できます（参照：AMDサポート：メトリクス、AMD Software）。

実測のステップ（推奨フロー）

常温確認：PC起動後10分アイドルで、室温とGPUコア温度を記録。ΔT（GPU−室温）を算出
軽負荷確認：ブラウザ動画／軽い3Dアプリで挙動を見て、ファンカーブの初期立ち上がりを確認
実アプリ負荷：主力ゲームまたは3DMark Speed Way/Time Spy等を20〜30分ループし、温度の飽和点とスパイクを把握
長時間安定性：60分以上のセッションで、ホットスポットとVRAM温度の上振れをチェック

ツール	取得できる主な項目	活用の要点	参照
タスクマネージャー	GPU温度・使用率・エンジン別負荷	ドライバーとWDDM対応が必要	Microsoft
NVIDIA App	温度・FPS・レイテンシ・パフォーマンス統計	ゲーム中オーバーレイとログで相関確認	NVIDIA
AMD Adrenalin	コア温度・ホットスポット・VRAM温度・電力	メトリクスオーバーレイで常時監視	AMD

計測結果の読み取りでは、ΔT（室温差）と時間軸が鍵です。縦置き最適化の途中段階では、同じ室温でもΔTが縮む＝改善、伸びる＝悪化と判断できます。さらに、温度スパイクが頻発する場合は、ファンカーブの遅れや吸気不足が疑われます。底面吸気の回転をやや高めにしておき、天面排気はGPU温度に追従させると、スパイクのピークを下げやすくなります。

テストの注意：FurMarkなどのいわゆる「Power Virus」系ワークロードは、公式サポート情報によると実使用を想定しない高電力状態を誘発するとされます。評価にはゲームやクリエイティブアプリに近い負荷を用いつつ、センサーの妥当性はベンダー公式ツールで確認することが推奨されます（参照：NVIDIAサポート）。

最後に、ログの取り方もひと工夫します。ベンダーオーバーレイの録画機能やCSV出力を活用し、温度・クロック・ファン回転・FPSを同時に記録。グラフ化して相関を可視化すると、どの温度域でブーストが頭打ちになるか、ファン設定の効き始めがどこか、といった最適化の勘所が掴みやすくなります。ここまで整えば、以降のセクション（ブラケット選定・厚み別の配慮・温度目安の再検証）を実装に落とし込みやすくなります。

PCケースの最適なグラボ縦置き

ブラケットおすすめと選定基準
3スロット対応時の隙間の目安
4スロット厚の取り回しと注意
グラボの熱は何度までなら大丈夫か？
グラボのVRAM温度は何度が最適か？
PCとケースでグラボ縦置きのメリット・デメリット
まとめ：PCケースでグラボ縦置きを最適化

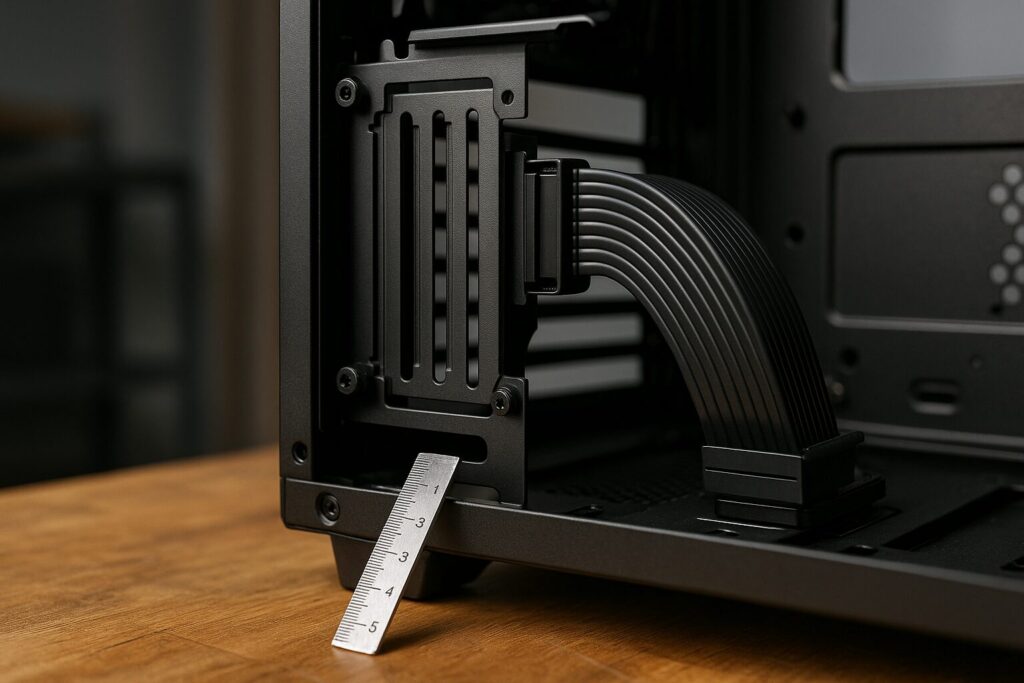

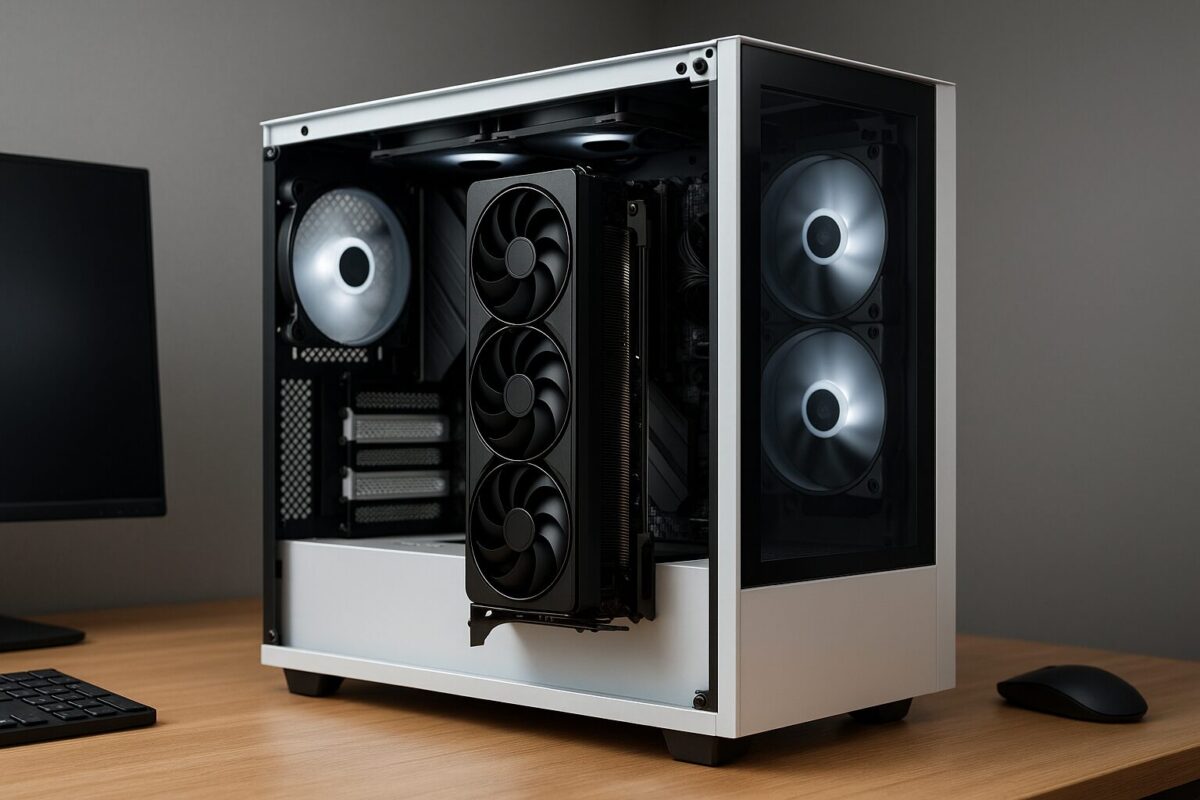

ブラケットおすすめと選定基準

縦置きを安定・安全・高冷却で実現するには、ブラケットとライザーケーブルの選定が最重要ポイントになります。ここで重視したいのは剛性、位置調整機構、ライザー品質、互換性、そしてケーブル／端子の整備性です。特に近年は3.5〜4スロット厚の大型グラボが増えており、重量による撓みや長期使用でのネジ緩みを抑えるために、スチール製で支点が複数の構造や、GPU下側を受けるステー同梱といった仕様を選ぶと安心です。

位置調整機構はサイドパネルとのクリアランス確保に直結します。固定穴だけのタイプだと、ケース個体差やカード厚の違いで吸気面がガラスに近づき過ぎる場合があります。前後・左右・上下のオフセットが微調整できるスロットや、段階式の高さ調整があると、概ね20〜30mmの推奨クリアランス域（メーカー投稿・コミュニティで共有）へ合わせ込みやすくなります（例示：NZXT Japanコミュニティ投稿）。

ライザーケーブルはPCIe世代に適合させるのが大前提です。Gen3ケーブルをGen4スロットやGen5カードで用いると、帯域低下・不安定化の報告が増えます。信号完全性（Signal Integrity）の観点では、PCI-SIGが公開する資料で高レートほどチャネルの挿入損失や反射管理が重要と説明されており、ケーブル品質・コネクタ・取り回しの設計が安定動作を左右するとされています（参照：PCI-SIG Specifications、挿入損失の考え方）。たとえば32GT/s（Gen5）では許容損失予算が厳しく、配線長・曲げ半径・コネクタ数が感度高く効きます。

電源側の取り扱いも重要です。ATX 3.0/3.1世代では12VHPWR（最新は12V-2×6）が普及しており、完全挿入と過度な急曲げ回避が推奨されています。IntelのデザインガイドやPCI-SIGの資料では、コネクタに過大な曲げ応力を与えない取り回しが望ましいとされ、挿抜時のケーブルテンションや最低曲げ長の確保に言及があります（参照：Intel ATX関連資料、PCI-SIGニュースルーム）。映像端子（HDMI/DisplayPort）はケースのスロット開口との干渉が起きやすく、後方スペースとケーブルヘッドの厚みも事前に測っておくと安全です。

評価軸	チェック観点	推奨の考え方
剛性	材質・支点数・固定方法	スチール主体、底面支持あり、複数ネジ固定
位置調整	上下左右・前後のオフセット	20〜30mmのサイドクリアランスに追い込み
ライザー品質	PCIe世代・長さ・曲げ半径	Gen4/Gen5対応、短過ぎず長過ぎず、緩やかな配線
互換性	カード厚・ケースの開口	3.5〜4スロット厚と長尺カードを想定
整備性	端子アクセス・ケーブル逃げ	映像端子の抜き差しが容易、干渉なし

PCIe用語の補足：挿入損失（Insertion Loss）は信号が配線やコネクタを通ることで弱くなる度合い、反射（Return Loss）はインピーダンス不整合で信号が戻ってしまう現象を指します。レーン速度が高いほど影響が顕著になり、画質やFPSではなく接続の安定性に関わります（参照：PCI-SIG）。

安全面：ブラケットの固定ネジは緩み止めを併用し、移動・輸送時はGPUを外す運用が推奨される場合があります。メーカーの保証・取り付けガイドラインを必ず確認してください（参照：Corsairの注意喚起）。

3スロット対応時の隙間の目安

3スロット級は現行のミドル〜ハイエンドで一般的な厚みです。縦置きでのボトルネックはやはり吸気で、ファン面とサイドパネルのクリアランス確保が最優先課題になります。各社の具体的な数値規定は統一されていませんが、コミュニティやメーカー投稿では概ね20〜30mmの空きが吸気を安定させる目安として言及されます（例：NZXT Japan）。この範囲でも、底面吸気の強さや前面開口の有無によって有効性は変わるため、実測しながら追い込みます。

3スロット構成では、補助電源ケーブルの逃がしが比較的容易な一方で、ライザーケーブルがファン面に近づいてしまう事例が見られます。理想は、ライザーをGPU背面（バックプレート側）に沿わせて下方へ回す取り回しです。こうするとファン面の前が開けやすく、ブレード前の境界層が厚くならずに済みます。もしブラケットの穴位置的に厳しいなら、短めのライザーにして余りを減らし、曲げ半径を大きく保つのが定石です（参照：PCI-SIG）。

温度の観点では、Corsairの解説が示すように縦置きは水平対比で0〜+10℃程度の上振れが起こり得るとされています（参照：Corsair）。3スロット級で底面吸気が強い環境なら上振れが数度に収まるケースもありますが、静音狙いの低回転設定だと温度が頭打ちになりやすい点に注意が必要です。底面をCFM重視、天面を静圧重視に分けると、騒音を抑えながら熱だまりを減らせます。

3スロットの勘所	推奨設定	期待効果
サイドクリアランス	20〜30mmを目安に確保	吸気境界層の緩和・静音余地
底面吸気	高CFM×2基以上を推奨	グラボ前に直進流を作る
ライザー取り回し	バックプレート側に沿わせる	ファン前の開放・乱流低減
ファン制御	底面は固定やや高回転、天面は追従	スパイク温度の抑制

注意：3スロットでもカード長（奥行き）が330mm超などの長尺では、映像端子側がケース梁に近づくケースがあります。DisplayPortやHDMIのプラグが干渉しないか、後方の抜き差し空間を事前に確認してください。

補足：「スロット数」はI/Oスロット占有幅の目安で、実寸はメーカーにより差があります。同じ3スロット表記でも実厚約60mm超の製品があり、ケース仕様の“対応厚”と必ず突き合わせましょう（参照：各ケース公式スペック）。

4スロット厚の取り回しと注意

4スロット厚は発熱と重量がさらに大きく、クリアランス・配線・支持力の三拍子が問われます。まずクリアランスは、3スロット時の目安よりも余裕を持ち、30mm以上のサイド空間を狙うと安定しやすくなります。ケースの構造上それが難しい場合は、オフセット可能なブラケットやサイドメッシュパネルへの換装で吸気抵抗を下げられます。

配線ではライザー・電源・映像の3系統が互いに干渉しやすくなります。ライザーはGen4/Gen5対応を選び、短過ぎず長過ぎない長さ（無理のない曲げ半径）を確保します。PCI-SIGの資料でも高速世代では配線長やコネクタ数の増加が安定性に影響するとされ、可能な限り経路を簡素にするのが無難です（参照：PCI-SIG）。電源の12VHPWR（12V-2×6）ケーブルは完全挿入と急曲げ回避が推奨され、コネクタ手前での鋭角な折り曲げは避けるよう案内があります（参照：Intel/ATXガイド、PCI-SIG）。

支持力の観点では、4スロット厚は自重が大きいため、下支えステーや二点以上の固定が望ましいです。ブラケットのベースプレートが底面に接地し、上下方向に揺れを抑える構造だと輸送時の衝撃にも強くなります。メーカーの保証文言では、輸送前にグラボを外すことが推奨される場合もあるため、利用シーンに応じた運用を検討します（参照：各社ユーザーガイド）。

4スロットの課題	リスク	対処
サイド近接	吸気不足・高温化	30mm以上の確保、メッシュ化、底面CFM増強
配線干渉	吸気遮蔽・信号不安定	短すぎないGen4/5ライザー、緩やかな配線
重量	撓み・緩み・輸送時の損傷	下支えステー、複数固定、輸送時取り外し
端子アクセス	抜き差し困難・コネクタ損傷	後方空間確保、L字プラグ検討

注意：天面ラジエーターと4スロット厚の組み合わせでは、グラボ直上の熱だまりが生じやすくなります。天面排気の風量を上げる、背面にも1基追加するなど、上方の引き抜き能力を意識的に強化してください。

補足（ケーブルの“最低曲げ長”）：コネクタ直後に鋭角に曲げると接触抵抗や端子ストレス増大の一因になります。公式サイトによると、過度な曲げは避けるよう案内されているため、数センチ直進させてから緩やかに曲げる取り回しが推奨とされています（参照：Intel）。

グラボの熱は何度までなら大丈夫か？

温度の“許容範囲”はベンダーやカード設計、ワークロードで変動します。評価時は、GPUコア温度、ホットスポット温度（ダイ内の推定最高点）、ボード上のVRM温度、そして室温との差（ΔT）を分けて捉えると判断がぶれません。一般的なゲーム負荷では、コア温度を60〜80℃台に収めるとブーストクロック維持とノイズのバランスが取りやすく、ホットスポットは90〜100℃台前半を目標領域とする解釈が広く用いられます。AMDコミュニティではホットスポット110℃付近がスロットリングの目安として説明されており、これ以上は自動的にクロックが落ちるため実効性能の低下が生じ得るとされています（参照：AMD Community、AMD Community）。NVIDIA側は横断的に「一律の最大温度」を公開していませんが、開発者フォーラムでは80℃台でブーストの頭打ちやファン急加速が起こり得るとの見解が紹介されることがあります（参照：NVIDIA Developer Forums）。

ただし、同じ温度でも意味は環境で変わります。冷房の効いた室温25℃と、夏場の32℃では、同じ75℃でもΔTがそれぞれ50℃／43℃と異なり、ケース側の気流改善で“室温上昇に強い”設計へ寄せられるかが差になります。縦置きはサイド近接で吸気が制約されやすいため、底面吸気の強化と天面排気の容量確保でΔTを縮めるのが第一歩です。さらに、ファン曲線をGPU温度に追従させ、短時間スパイクに即応できるよう下限回転をやや高めに設定すると、ブースト維持と静音のトレードオフが緩和されます。

温度評価のプロトコルも明確にしましょう。以下は実運用に近い検証フローの一例です。

段階	内容	取得値	目的
アイドル	起動10分放置	室温・コア温度・ΔT	基礎の熱抵抗を把握
軽負荷	ブラウザ動画等10分	コア・ファン回転	初期立ち上がり確認
実アプリ	主力ゲーム30分	コア・ホットスポット	飽和温度の把握
長時間	60分以上	温度の上振れ・安定性	季節変動の安全域確認

極端なストレステスト（いわゆるPower Virus）は、公式サポート情報によると実使用を想定しない電力・温度状態を誘発しうるとされ、評価の主軸には適さないと案内されています（参照：NVIDIAサポート）。代わりに、3DMarkのループや実ゲーム、レンダリングといった現実的な負荷で温度・クロック・ファン回転の相関をログ化し、温度に対するクロック維持の“曲線”を観察すると、ボトルネックの特定が容易です。

注意：ここで示した数値は、メーカー公式資料やコミュニティで「そのように説明されている」とされる一般的な目安です。最終的な上限・保証条件は各製品のドキュメント（ユーザーガイド、データシート）をご確認ください。ケース側の安全ガイドに従い、サイドガラスへの過度な熱集中を避ける流路設計も推奨されます。

結論として、縦置きでも適切な吸排気とファン制御があれば、多くのゲーム負荷でコア温度60〜80℃台、ホットスポット90〜100℃台前半を目指せます。達しない場合は、サイド間隔の拡張、底面CFMの増強、天面排気の強化、ファン曲線の再設計を順に実施し、ΔTの縮小をKPIとして最適化を進めてください。

グラボのVRAM温度は何度が最適か？

VRAM（GDDR6/GDDR6X）はGPUコアとは異なる温度特性を持ちます。MicronのGDDR6Xの製品情報には動作温度レンジ0〜95℃が示されており（参照：Micron）、実運用では80〜90℃台を上限に抑える設計が一般的に望ましいと解釈されます。VRAM温度はメモリジャンクション（チップ内部）または表面近傍センサーで報告され、同一カードでもセンサー位置や校正で読み値に差が出ることがあります。さらに、ヒートシンク／ヒートパッドの接触品質、バックプレート側の放熱、ケースの吸排気が複合的に効きます。

縦置きがVRAM温度に及ぼす主因は、グラボ前面の吸気不足とラジエーター配置の影響です。前面に厚いラジエーターを配置して吸気する構成では、ラジエーター越しの温風がグラボに流れやすく、VRAMの熱負担が増す場合があります。対策として、底面からの新鮮な外気をVRAM近傍に供給し、天面で確実に引き抜く流路を作ると効果的です。底面ファンを高CFMで2基以上、天面は静圧寄りでラジエーター越しの排気能力を高めると、ジャンクションの上振れを抑えやすくなります。

検証フローはコア温度と同様に、室温・ΔT・時間軸を揃えて比較します。メモリ負荷の高いワークロード（高解像度テクスチャ、レイトレーシング、CUDA/DirectMLの一部処理など）でログを取得し、VRAM温度のピークと滞留時間を把握します。メモリ温度のみ高い場合は、ヒートパッドの圧接やバックプレート側の補助放熱（サーマルパッド追設を含む）で改善する例も一般に知られていますが、分解・改造は保証や安全に関わるため、メーカーのガイドラインに従う必要があります。

課題	想定要因	有効なアプローチ	留意点
VRAMだけ高温	接触不良・吸気不足	底面CFM増強、パッド圧接の点検	分解は保証条件を確認
ラジエ越しの温風	前面240/360mm吸気	天面排気へ変更・底面の直進流	CPU温度とのトレードオフ
短時間スパイク	ファン追従遅延	下限回転の底上げ、PIDを緩く	ノイズ最適化と両立

センサーの読みはツールによって名称が異なります。AMD Software: Adrenalin Editionはホットスポットとメモリ温度の両方を表示でき、NVIDIA環境はNVIDIA Appやサードパーティ（例：HWiNFO）でメモリ温度を取得できる場合があります（参照：AMD Software、NVIDIA App）。計測の一貫性を保つため、同一ツール・同一シナリオで比較するのが基本です。

安全・信頼性：メモリ温度の許容範囲はメーカー・実装で異なります。MicronのGDDR6Xは公式サイトによると0〜95℃とされていますが、連続高温の運用は寿命・安定性に影響し得るため、実運用では80〜90℃台を上限目安とする設計が無難と考えられます（参照：Micron）。

要は、縦置き構成でVRAMを守るには、新鮮な外気を直接届けて、熱を上へ逃がす単純な原則の徹底が近道です。底面→グラボ→天面の一直線を作り、ラジエーター配置とファン種別（静圧／風量）を適材適所で組み合わせれば、VRAM温度の頭打ちは大きく緩和できます。

PCケースでグラボ縦置きのメリット・デメリット

縦置きの価値は見た目だけではありません。メリットとしては、ファン面の意匠を活かせる視認性に加え、M.2スロット付近の直撃熱を避けやすい配置になるケースがある点、拡張カードとの干渉回避やマザーボードスロットへの物理負荷軽減（直差し時のたわみ抑制）などが挙げられます。デメリットは、サイド近接による吸気不足からの温度上振れ、ライザーケーブルの信号品質・取り回し難、映像端子の抜き差し空間の制約、重量級カードに対する支持構造の強化が必要になる点です。Corsairの公式解説でも、縦置きはケース・カード厚・開口設計により数℃〜10℃の温度上昇が出ると説明され、サイドとの距離と底面吸気の重要性が強調されています（参照：Corsair）。

縦置きの是非は“設計で覆せるか”が鍵です。以下のように、設計項目ごとの着眼点を整理しておくと、デメリットを最小化しつつメリットを最大化できます。

項目	リスク/課題	設計ポイント	期待効果
サイド間隔	吸気不足・高温化	20〜30mm以上の確保、位置調整	コア/VRAM温度の安定化
底面吸気	冷気不足	CFM重視×2基以上、整流	グラボ前に直進流形成
天面排気	熱だまり	静圧寄りでラジエ越し排気	ホットスポット低減
ライザー品質	帯域/安定性	Gen4/5対応、短すぎず長すぎず	リンク安定・ノイズ抑制
支持構造	撓み・緩み	下支えステー、複数固定	輸送時の保全性向上
整備性	端子アクセス難	後方空間確保、L字プラグ	ケーブル着脱の容易化

加えて、PCIe Gen4/Gen5世代では、PCI-SIGの資料が示すとおりチャネルの挿入損失予算が厳格になり、ライザー品質と取り回しの影響が増大します（参照：PCI-SIG）。信号品質に自信のない環境では、短尺・高品位・曲げ半径大の三原則を守るだけでも安定性が大きく改善します。ここまで配慮すれば、縦置きのデメリットは「温度が上がりやすい可能性」にほぼ集約でき、サイド間隔＋底面吸気＋天面排気で対処可能になります。

注意：本セクションの情報は、メーカー公式サイトや標準化団体の資料、および一般的なレビュー観測にもとづく客観的な知見をまとめたものです。個々の製品の仕様・保証条件は必ず最新の公式ドキュメントをご確認ください。
