グラボを縦置きにすると、ファン面やデザインが見えやすくなり、PC内部の印象を大きく変えられます。
一方で、サイドパネルとの距離が狭いとGPU温度が上がったり、ライザーケーブルの規格や接続状態によって画面が映らなくなったりすることがあります。
先に結論
グラボの縦置きは、対応ケースまたは適合する縦置きキットを使い、GPUファンの吸気スペースとライザーケーブルの規格を確認できる場合におすすめです。
ケース内が狭い、現在のGPU温度が高い、ほかのPCIeカードを使用している場合は、横置きのまま運用したほうが安定しやすいこともあります。
この記事では、グラボ縦置きのメリット・デメリット、温度への影響、必要なパーツ、縦置きキットとライザーケーブルの選び方、取り付け方法、画面が映らないときの対処法まで解説します。
横置きでグラボのたわみが気になる場合：縦置きへ変更する前に、グラボのサポートステイが必要か判断する方法も確認してください。重量・長さ・PCIeスロットへの負担から判断できます。
- グラボを縦置きするメリットとデメリット
- 縦置きできるケースと必要なパーツ
- GPU温度を上げにくくする確認方法
- ライザーケーブルのPCIe世代の選び方
- 取り付け後に映らない場合の対処法
グラボ縦置きのメリット・デメリット

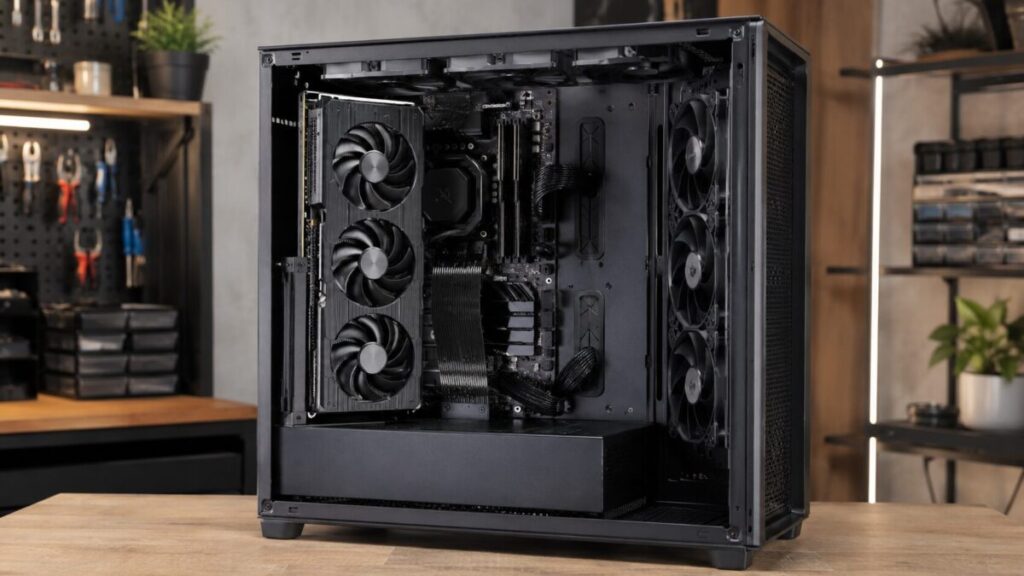

グラボの縦置きとは、グラフィックボードをマザーボードのPCIeスロットへ直接挿すのではなく、縦置きブラケットとPCIeライザーケーブルを使って、ケース内へ垂直に取り付ける方法です。
一般的な横置きではグラボの側面やバックプレートが見えますが、縦置きにするとファン面やGPUクーラーのデザインがサイドパネル側を向きます。
グラボ縦置きに必要なもの
一般的な自作PCでグラボを縦置きする場合は、主に次のものが必要です。
- 縦置きに対応したPCケースまたは縦置きブラケット
- PCIe x16対応のライザーケーブル
- グラボとブラケットを固定するネジ
- グラボまで届く補助電源ケーブル
- GPUファンが吸気できるケース内スペース
ケースに縦置き用スロットが用意されていても、ライザーケーブルが別売りになっている場合があります。ケース、縦置きキット、ライザーケーブルの付属品を購入前に確認してください。
縦置きキットの公式仕様では、付属ライザーケーブルのPCIe世代、対応ケース、必要なPCIスロット数などが明記されています。製品ごとに条件が異なるため、購入前に仕様表を照合してください（出典：Cooler Master「Vertical Graphics Card Holder Kit V3」）。
グラボを縦置きするメリット
ファン面やデザインを見せやすい

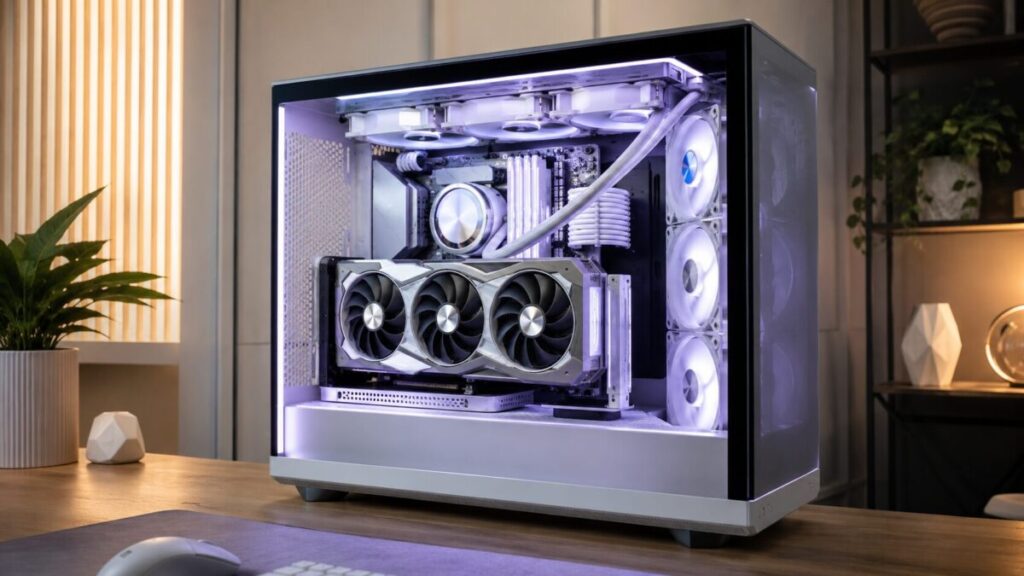

グラボ縦置きの大きなメリットは、ガラスサイドパネル越しにファン面やGPUクーラーを見せられることです。
白いパーツで統一したPC、RGBライティングを使用したPC、大型グラボを主役にしたPCでは、横置きよりも見た目の変化を感じやすくなります。
横置き時のたわみを抑えやすい
大型グラボを横置きすると、グラボの先端が重さで下がる「たわみ」が発生することがあります。
縦置きではグラボの向きと固定方法が変わるため、横置き時のように先端が下がる状態を抑えやすくなります。
ただし、縦置きブラケットの剛性や固定方法が不十分だと、グラボが揺れたり別方向に傾いたりすることがあります。重量級グラボでは、ブラケットが対応できる厚みと重量も確認しましょう。
グラボを縦置きするデメリット
グラボの縦置きには、次のようなデメリットがあります。
- サイドパネルとの距離によってはGPU温度が上がる
- 縦置きキットやライザーケーブルの費用がかかる
- ほかのPCIe拡張カードを使いにくくなる場合がある
- 画面が映らないときの原因候補が増える
- ケースやグラボのサイズによっては取り付けできない
- 補助電源ケーブルの取り回しが難しくなる場合がある
縦置きでは、マザーボードとグラボの間にライザーケーブルが追加されます。接続部品が増えるため、トラブルが起きたときはグラボ本体だけでなく、ライザーケーブルの規格や接続状態も確認する必要があります。

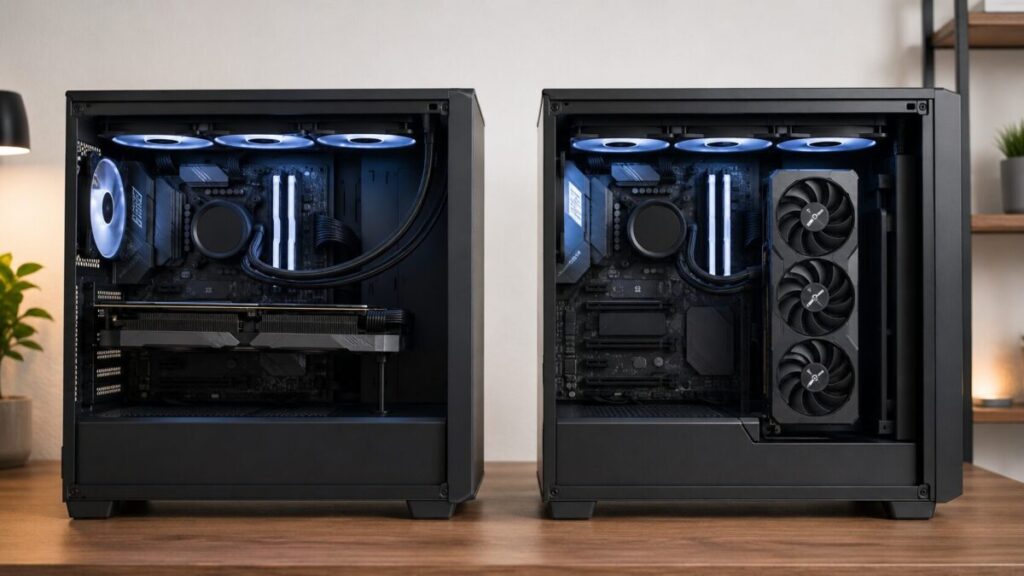

横置きと縦置きの違い
| 比較項目 | 横置き | 縦置き |
|---|---|---|
| 見た目 | 側面やバックプレートが見えやすい | ファン面やGPUクーラーを見せやすい |
| 接続方法 | マザーボードへ直接接続 | ライザーケーブルを経由 |
| 冷却 | 標準的な配置で安定させやすい | サイドパネルとの距離に左右されやすい |
| たわみ | 大型グラボでは先端が下がる場合がある | 横置き時のたわみを抑えやすい |
| 拡張性 | ほかのPCIeカードを使用しやすい | ブラケットが複数スロットを占有する場合がある |
| トラブル対応 | 原因候補を絞りやすい | ライザーケーブルも確認対象になる |
| 追加費用 | 基本的に不要 | ブラケットやライザーケーブルが必要 |
グラボ縦置きによる温度への影響

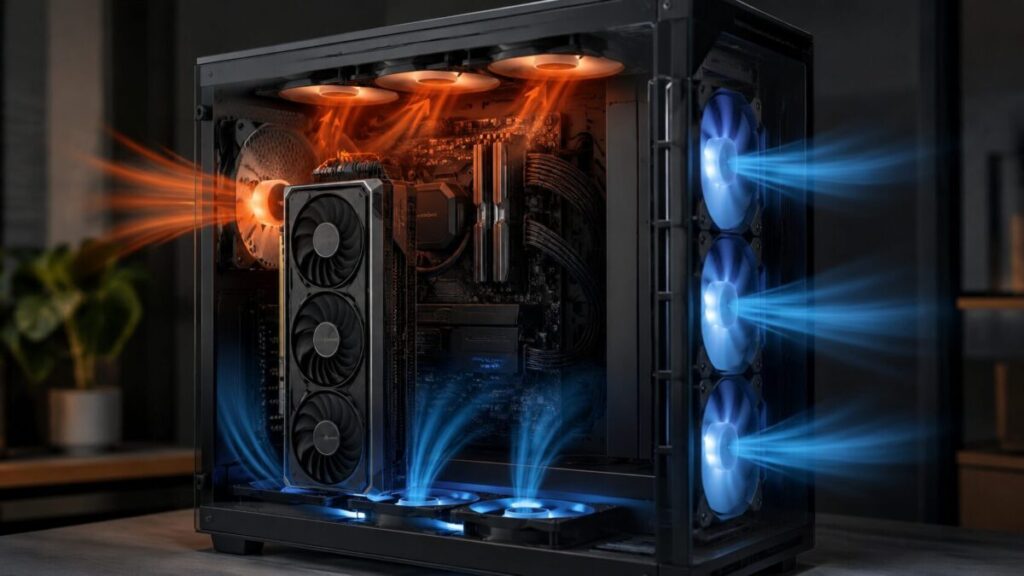

グラボを縦置きすると、GPUファンがサイドパネル側を向きます。ファンとサイドパネルの距離が近すぎると空気を吸い込みにくくなり、GPU温度やファン回転数が上がる可能性があります。
ただし、必要な距離を「何cm以上」と一律に決めることはできません。結果は次の条件によって変わります。
- グラボの厚みと冷却構造
- ガラスやメッシュなどサイドパネルの構造
- 前面・底面・側面ファンの配置
- ケース内の吸気量と排気量
- 室温とGPUの消費電力
- 縦置きブラケットの取り付け位置
最も確実なのは、縦置き前後で同じゲームや同じ負荷を使い、GPU温度、ファン回転数、ファン音を比較する方法です。
縦置き後に確認する項目
- 同じゲームでGPU温度が大きく上がっていないか
- 同じ負荷でGPUファンの回転数が増えていないか
- ファン音が急に大きくなっていないか
- クロック低下やフレームレート低下が起きていないか
- CPUやSSDなどケース内のほかの温度も上がっていないか
温度が上がった場合は、前面や底面からGPUへ風が届いているか確認します。GPU位置を内側へ調整できるブラケットなら、サイドパネルとの距離を広げることで改善する場合もあります。
GPU温度の見方や冷却方法は、グラボの温度を適正に下げる方法でも詳しく解説しています。
グラボ縦置きが向いている人
- ガラスサイドパネル越しにグラボを見せたい人
- 縦置き対応ケースを使用している人
- ケース内に十分な冷却スペースがある人
- 大型グラボの横方向のたわみが気になる人
- 取り付け前後の温度を確認できる人
グラボ縦置きを慎重に判断したい人
- 小型ケースや内部スペースの狭いケースを使用している人
- 横置きの時点ですでにGPU温度が高い人
- キャプチャーボードなどほかのPCIeカードを使用している人
- ケースやグラボの正確な型番が分からない人
- トラブル原因をできるだけ増やしたくない人
たわみを防ぐことだけが目的なら、縦置きにせず、横置きのままGPUサポートステイを使用する方法もあります。
縦置きせずにグラボのたわみを防ぎたい場合
Cooler Master ARGB GPU Support Bracketは、グラボを横置きしたまま下から支えるサポートブラケットです。
縦置きキットやライザーケーブルを追加せず、重量のあるグラボの先端が下がる状態を抑えたい場合の候補になります。購入前に、ケース内の設置スペースやグラボとの干渉がないか確認してください。
※価格・在庫・出品者はAmazonの商品ページで確認してください。
グラボ縦置き前に確認すること
縦置きキットを購入する前に、PCケース、グラボ、マザーボード、ライザーケーブルの組み合わせを確認します。
「縦置き対応」と書かれているケースでも、すべてのグラボを取り付けられるとは限りません。特に、大型グラボでは長さだけでなく、厚み、重量、補助電源端子の位置まで確認する必要があります。
PCケースが縦置きに対応しているか確認する
最初に、使用しているPCケースの正確な型番を調べ、メーカー公式サイトや取扱説明書で次の項目を確認してください。
- 縦置き用の拡張スロットがあるか
- 専用の縦置きキットが用意されているか
- 汎用ブラケットを固定できる構造か
- 利用できる拡張スロット数
- 対応するグラボの長さと厚み
- 底面ファンや電源カバーと干渉しないか
- サイドパネルとの距離を確保できるか
| 確認場所 | 確認する内容 | 見落とした場合の問題 |
|---|---|---|
| ケース背面 | 拡張スロットの数と形状 | ブラケットを固定できない |
| サイドパネル | GPUファンとの距離 | 温度やファン回転数が上がる |
| ケース底面 | 底面ファンや電源カバーとの距離 | グラボやブラケットが干渉する |
| グラボ本体 | 長さ、厚み、スロット数、重量 | サイドパネルが閉まらない |
| 補助電源端子 | 端子の位置とケーブルの曲がり方 | ケーブルに無理な力がかかる |
| ほかの拡張カード | 必要なPCIeスロット | キャプチャーボードなどが使えない |
グラボの寸法が原因でケースに収まらない場合は、グラボがケースに入らない原因と対処法も参考にしてください。
縦置きキットの選び方
縦置きキットには、PCケースメーカーが販売する純正品と、複数のケースへの取り付けを想定した汎用品があります。
ケース純正キット
ケース純正キットは、対応ケースに合わせて設計されているため、ネジ位置やブラケット形状が合いやすいことがメリットです。
ただし、純正キットでもグラボの厚みやサイドパネルとの距離には制限があります。使用中のグラボが対応範囲内か必ず確認してください。
汎用縦置きキット
汎用キットは複数のPCケースで使用できる可能性がありますが、拡張スロット数、ケース背面の形状、底面との距離を自分で確認する必要があります。
製品によっては、ケース背面の連結部分がない拡張スロットや、複数の連続したスロットを必要とします。「ATX対応」「MicroATX対応」という表記だけで判断せず、製品ごとの取り付け条件を確認しましょう。
縦置きキットを選ぶときの確認項目
- 使用しているPCケースへの対応
- 必要な拡張スロット数と背面形状
- 対応するグラボの厚みと重量
- GPU位置を前後・左右へ調整できるか
- 付属ライザーケーブルのPCIe世代
- 補助電源ケーブルを無理なく接続できるか
- 底面ファンや電源カバーと干渉しないか
グラボ縦置きキットの候補
Cooler Masterの縦置きキットには、PCIe 4.0ライザーケーブル付属モデルと、PCIe 5.0ライザーケーブル付属モデルがあります。
新しい世代を選べば必ず取り付けられるわけではありません。使用しているマザーボードとグラボのPCIe世代に加えて、PCケースの拡張スロット形状、グラボの厚み、底面との距離を確認してください。
Cooler Master Vertical Graphics Card Holder Kit V3 Black
PCIe 4.0対応ライザーケーブルが付属したグラボ縦置きキットです。
PCIe 4.0環境でグラボを縦置きしたい場合の候補になります。グラボの位置を調整できる構造ですが、ケースの拡張スロットや内部スペースによっては取り付けできないため、対応条件を確認してから選んでください。
※価格・在庫・対応ケースはAmazonの商品ページで確認してください。
Cooler Master Vertical VGA Card Holder Kit Gen5 Black
PCIe 5.0対応ライザーケーブルが付属したグラボ縦置きキットです。
PCIe 5.0環境を使用している場合や、将来のグラボ交換も考慮して縦置きキットを選びたい場合の候補になります。ただし、PCIe世代だけでなく、PCケースやグラボの寸法との互換性も確認が必要です。
※価格・在庫・対応ケースはAmazonの商品ページで確認してください。
どちらを選ぶべき？
現在のマザーボードとグラボがPCIe 4.0環境なら、基本的にはPCIe 4.0対応モデルが候補です。
PCIe 5.0対応環境を使用している場合や、将来の構成変更を考慮する場合はPCIe 5.0対応モデルも比較してください。ただし、最終的にはPCIe世代よりも、使用中のPCケースへ正しく固定できることを優先します。
購入前にメモしておく情報
- PCケースの正確な型番
- グラボの正確なメーカー名と型番
- グラボの長さ、厚み、占有スロット数
- マザーボードの型番とPCIe世代
- 使用しているほかのPCIe拡張カード
- グラボの補助電源端子の種類
ライザーケーブルのPCIe規格を確認する
ライザーケーブルは、マザーボードのPCIe x16スロットとグラボを接続する重要なパーツです。
PCIeにはGen3、Gen4、Gen5などの世代があります。基本的には、マザーボードとグラボが使用するPCIe世代に対応したライザーケーブルを選びます。
例えば、PCIe 4.0環境ではPCIe 4.0対応ライザー、PCIe 5.0環境ではPCIe 5.0対応ライザーを選ぶと、世代違いによるトラブルを避けやすくなります。
PCIeには世代間の互換性がありますが、ライザーケーブルを挟む構成では信号品質や自動認識の問題が起こる場合があります。古いライザーケーブルを流用すると、次のような症状が出ることがあります。
- PCは起動しているように見えるが画面が映らない
- グラボがWindowsで認識されない
- ゲーム中にブラックアウトする
- 高負荷時だけPCが不安定になる
- PCIeリンク速度が想定より低くなる
BIOSやUEFIでPCIeリンク速度をGen3やGen4へ固定すると改善する場合もありますが、最初から規格の合ったライザーケーブルを使用するほうが安全です。
ライザーケーブルの長さと曲げ方
ライザーケーブルは、短すぎるとグラボまで届かず、長すぎるとケース内で余ってエアフローを妨げることがあります。
購入前に、マザーボードのPCIeスロットから縦置きブラケットまでの経路を確認してください。
また、ライザーケーブルを強く折り曲げたり、コネクタを引っ張った状態で固定したりするのは避けましょう。コネクタ付近へ無理な力がかからないように配線します。
| 確認項目 | 選び方 |
|---|---|
| PCIe世代 | マザーボードとグラボの使用世代に合わせる |
| リンク幅 | グラボ用はPCIe x16対応を確認する |
| 長さ | 余らせすぎず無理なく届く長さを選ぶ |
| コネクタ形状 | ケース内の取り回しに合う形状を選ぶ |
| 固定状態 | コネクタが引っ張られないようにする |
| 品質 | 対応規格と製品保証が確認できるものを選ぶ |
補助電源ケーブルのスペースを確認する
縦置きにすると、グラボの補助電源端子がサイドパネルへ近づく場合があります。
6ピン、8ピン、12VHPWR、12V-2×6など、使用しているグラボの端子に合ったケーブルを奥まで確実に接続してください。
コネクタ付近を急角度で曲げたり、サイドパネルでケーブルを強く押し込んだりするのは避けます。必要な余裕や曲げ方はグラボと電源ユニットの説明書を優先してください。
補助電源の端子や接続方法が分からない場合は、グラボの補助電源の種類と接続方法も確認してください。
グラボ縦置きの方法と映らない時の対処
縦置き作業を始める前に、まずグラボを横置きした状態でPCが正常に動作することを確認します。
横置きで正常に動作してから縦置きへ変更すれば、問題が起きたときにライザーケーブルや縦置き構成を重点的に確認できます。
作業前の安全確認
- Windowsを正常にシャットダウンする
- 電源ユニットのスイッチを切る
- 電源ケーブルをコンセントから抜く
- 電源ボタンを数秒押して残留電力を減らす
- ケースの金属フレームに触れて電位差を減らす
- サイドパネルを安全な場所へ置く
- 作業中はコネクタへ無理な力をかけない
作業を中止する状態
焦げ臭いにおい、煙、異常な発熱、溶けたコネクタ、強い異音がある場合は、電源を入れ直さないでください。電源ユニットは分解せず、メーカーサポートや修理業者へ相談してください。
グラボを縦置きする手順
- PCをシャットダウンし、電源ユニットのスイッチを切ります。
- コンセントから電源ケーブルを抜きます。
- サイドパネルを取り外します。
- グラボの補助電源ケーブルを外します。
- ケース背面の固定ネジとPCIeスロットのロックを外します。
- グラボをまっすぐ慎重に取り外します。
- 製品説明書に従って縦置きブラケットをケースへ固定します。
- ライザーケーブルをマザーボードのPCIe x16スロットへ接続します。
- グラボをライザーケーブルのスロットへ奥まで挿します。
- グラボを縦置きブラケットへネジで固定します。
- グラボの補助電源ケーブルを奥まで接続します。
- ケーブルとファンが接触していないか確認します。
- サイドパネルとの干渉を確認してから電源を入れます。
コネクタが入りにくい場合は、向きや位置が合っていない可能性があります。無理に力を入れず、いったん抜いて位置を確認してください。
取り付け後に確認すること
縦置き直後から高負荷のゲームやベンチマークを長時間動かすのではなく、次の順番で確認します。
- BIOS画面やWindowsが正常に表示されるか
- デバイスマネージャーでグラボが認識されているか
- グラボのファンへケーブルが接触していないか
- アイドル状態で異常な温度上昇がないか
- 動画再生などの軽い負荷で安定しているか
- ゲーム中のGPU温度とファン回転数に問題がないか
縦置き後にゲーム中だけ落ちる場合は、GPU温度、ライザーケーブル、補助電源、ドライバー、電源容量などを確認します。詳しい切り分けは、PCゲームが落ちるグラボ原因と対処法も参考にしてください。
グラボ縦置き後に画面が映らない場合
縦置き後に画面が映らなくても、すぐにグラボが故障したと判断する必要はありません。簡単で安全な項目から順番に確認します。
- モニターの電源が入っているか確認する
- モニターの入力をHDMIまたはDisplayPortへ手動で合わせる
- 映像ケーブルがグラボ側へ接続されているか確認する
- 別の映像端子や別のケーブルを試す
- グラボの補助電源が奥まで挿さっているか確認する
- 電源を切り、ライザーケーブルの両端を挿し直す
- グラボを横置きへ戻して起動するか確認する
- ライザーケーブルのPCIe世代を確認する
- 必要な場合に限りBIOSのPCIeリンク速度を確認する
横置きへ戻すと正常に映る場合は、グラボ本体よりも、ライザーケーブル、縦置きブラケット周辺の接続、PCIe世代の組み合わせが原因として考えやすくなります。
横置きでも映らない場合は、グラボ本体、補助電源、映像ケーブル、モニター、メモリ、マザーボードなども確認する必要があります。
| 症状 | 考えやすい原因 | 次に行う確認 |
|---|---|---|
| 横置きでは映る | ライザーケーブル、接続不良、PCIe世代 | 挿し直し、規格確認、別ライザーで確認 |
| 横置きでも映らない | グラボ、電源、映像ケーブル、メモリ、マザーボード | 最小構成に近づけて切り分ける |
| 起動後に不安定 | ライザー品質、補助電源、温度、PCIe設定 | 負荷別の温度と接続を確認する |
| ゲーム中だけ落ちる | 温度、電源、ドライバー、ライザー相性 | 温度ログと電源接続を確認する |
| グラボが認識されない | ライザーの接続、PCIeスロット、BIOS設定 | 横置きでの認識と世代設定を確認する |
画面が映らないときの基本確認は、グラボが原因でモニターが映らないときの対処法でも詳しく解説しています。
横置きでも映らず、別のPCや別のグラボを使った切り分けが必要な場合は、グラボの故障症状と診断方法も確認してください。
グラボ縦置きでよくある質問
グラボを縦置きすると性能は落ちますか？
対応するPCIe世代とリンク幅のライザーケーブルを使用し、安定して認識されていれば、縦置きしたことだけで性能が大きく低下するとは限りません。
ただし、古い規格のライザーケーブル、接続不良、信号品質の問題によってリンク速度が下がったり、動作が不安定になったりする場合があります。
ライザーケーブルなしで縦置きできますか？
一般的なATXやMicroATXの構成では、マザーボードのPCIeスロットと縦置きしたグラボの位置が離れるため、ライザーケーブルが必要です。
マザーボード自体の向きが異なる特殊なPCケースなどでは例外がありますが、通常の縦置きキットではPCIe x16対応ライザーケーブルを使用します。
PCIe 4.0のグラボにPCIe 3.0のライザーは使えますか？
PCIeリンクをGen3として動作させれば使用できる場合がありますが、自動認識がうまくいかず画面が映らないこともあります。
トラブルを避けるため、基本的にはマザーボードとグラボの使用世代に対応したライザーケーブルを選んでください。
グラボを縦置きすると寿命が短くなりますか？
縦置きという向きだけで寿命が決まるわけではありません。
ただし、サイドパネルとの距離が狭くGPU温度が高い状態が続く、補助電源ケーブルへ強い力がかかる、グラボの固定が不十分で振動するといった状態は避けるべきです。取り付け後は温度と固定状態を確認してください。
どのPCケースでもグラボを縦置きできますか？
すべてのPCケースで縦置きできるわけではありません。
縦置き用スロットの有無、拡張スロットの形状、ケース底面のスペース、グラボの厚み、サイドパネルとの距離などによっては、汎用ブラケットでも取り付けできないことがあります。
グラボ縦置きのまとめ
グラボの縦置きは、ファン面やGPUクーラーを見せやすくし、PC内部の印象を大きく変えられるカスタムです。大型グラボを横置きしたときのたわみを抑えやすくなるメリットもあります。
一方で、ケースやグラボとの互換性、サイドパネルとの距離、ライザーケーブルのPCIe世代、補助電源ケーブルの取り回しを確認しなければ、温度上昇や画面が映らないトラブルにつながる可能性があります。
グラボ縦置き前の最終確認
- PCケースと縦置きキットの対応を確認する
- グラボの長さ・厚み・重量を確認する
- GPUファンの吸気スペースを確保する
- PCIe世代に合うライザーケーブルを選ぶ
- 補助電源ケーブルを無理に曲げない
- 最初に横置きで正常動作を確認する
- 縦置き前後でGPU温度とファン音を比較する
- 映らない場合はいったん横置きへ戻して切り分ける
ケース内に十分なスペースがあり、冷却と規格を確認できる場合は、グラボ縦置きは見た目と安定した固定を両立しやすい方法です。
焦げ臭いにおい、煙、異常発熱、溶けたコネクタなどがある場合は使用を中止し、メーカーサポートや修理業者へ相談してください。
