こんにちは。PCトラブルマニアックス、運営者の「TAKE」です。
自作PCやメモリ交換のあと、マザーボードの「CPU」や「DRAM」と書かれたランプが点灯したままになり、画面が映らず困っていませんか。赤やオレンジのランプを見るとCPUやメモリの故障を疑いたくなりますが、点灯だけで部品の故障が確定するわけではありません。
CPU・DRAMランプは、電源投入時の自己診断（POST）がどの段階で止まっているかを示す手掛かりです。メモリの挿し込み、CPU補助電源、対応BIOS、CPUソケットなど、関連する部品を安全な順番で切り分けることが重要です。
この記事では、CPUランプとDRAMランプの意味、一時点灯と異常の見分け方、メモリ1枚での確認、CMOSクリア、CPU・BIOS互換性の確認、修理相談へ切り替える目安まで解説します。
- CPU・DRAMランプが点灯する意味
- 作業前に確認する電源と安全上の注意
- DRAMランプを安全に切り分ける手順
- CPUランプを確認する順番
- 交互に点灯する場合と修理判断の目安
先に結論です。起動中にCPU・DRAM・VGA・BOOTのランプが順番に点いて消えるだけなら、通常の自己診断である可能性があります。画面が映らず、同じランプが消えない場合は、電源を切ってから接続を確認してください。DRAMランプはメモリ1枚を推奨スロットへ挿し直す確認、CPUランプはCPU補助電源と対応BIOSの確認から始めます。
安全上の注意：焦げ臭いにおい、煙、火花、溶けた端子、異常な発熱がある場合は通電を繰り返さないでください。PCの電源を切り、電源ユニットのスイッチをオフにして、コンセントから電源ケーブルを抜きます。通電中にメモリやCPU、マザーボード上の端子へ触れないでください。

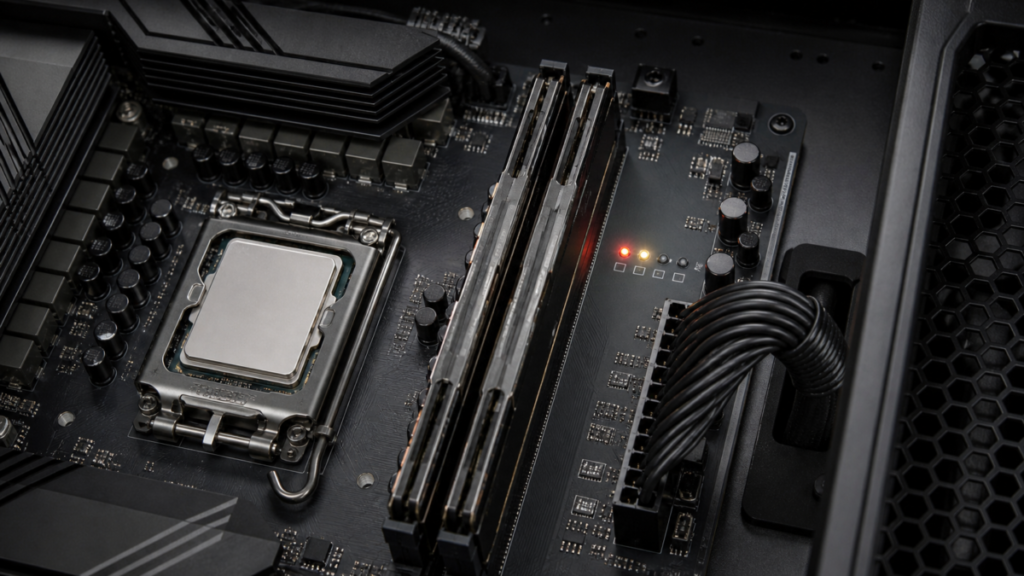

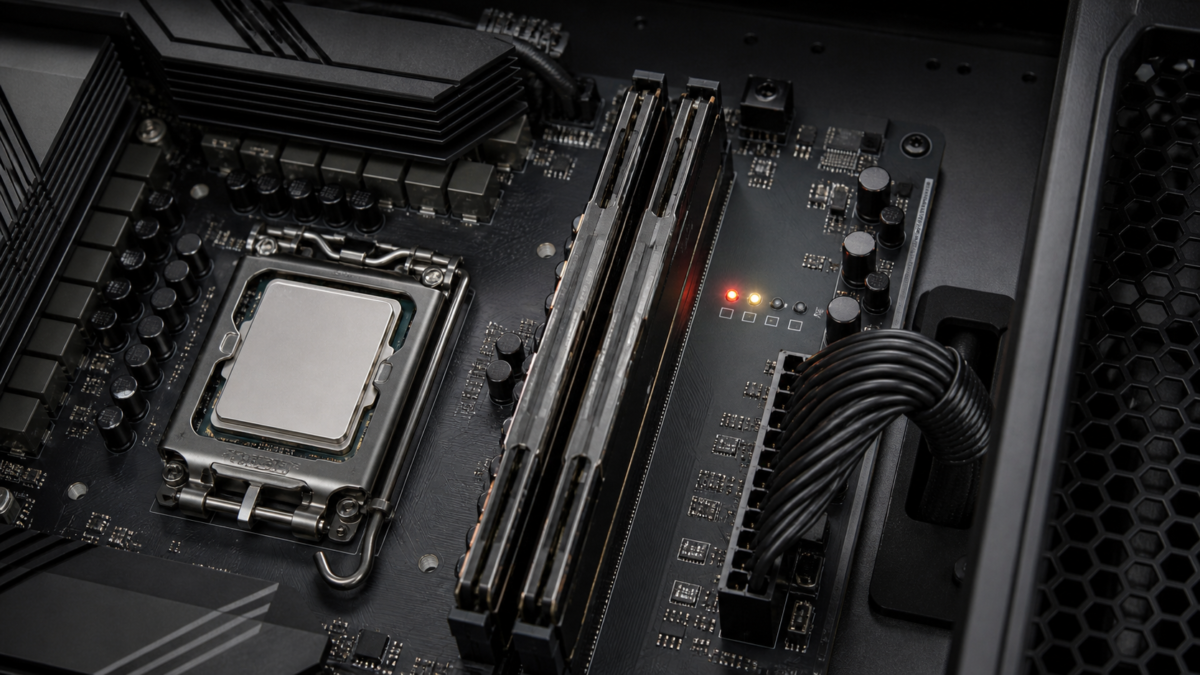

マザーボードのCPU・DRAMランプの意味
マザーボードには、起動時に主要部品の状態を確認する診断LEDを搭載した製品があります。ASUSではQ-LED、MSIではEZ Debug LED、ASRockではPOST Status Checkerなど、メーカーによって名称は異なります。
一般的な診断LEDにはCPU・DRAM・VGA・BOOTの表示があります。点灯した位置は、起動処理がその部品に関係する段階で止まった可能性を示します。ただし、必ずしもランプ名と同じ部品だけが故障しているとは限りません。
| 表示 | 主に確認する場所 | 関連する原因の例 |
|---|---|---|
| CPU | CPU・CPU補助電源・CPUソケット | 電源コネクタ、CPU互換性、BIOS、ソケットの接触 |
| DRAM | メモリ・メモリスロット・CPU | 挿し込み、スロット、設定、互換性、CPU内メモリコントローラー |
| VGA | グラボ・映像出力 | グラボの接続、補助電源、内蔵GPU、映像ケーブル |
| BOOT | SSD・HDD・起動設定 | 起動ドライブ未検出、起動順、Windows Boot Manager |
VGAランプが消えない場合は「マザーボードのVGAランプが点灯する原因と対処」、BOOTランプの場合は「マザーボードのBOOTランプの意味と直し方」を確認してください。
起動中の一時点灯は正常なことがある
電源を入れた直後にCPU、DRAM、VGA、BOOTのランプが順番に点灯し、最後に消えてWindowsが起動するなら、部品を確認する通常のPOST動作である可能性があります。ランプが一瞬点いたことだけを理由に、部品を外す必要はありません。
メモリ交換後、CMOSクリア後、初回起動時などは、メモリの設定を調整する処理で通常より起動に時間がかかる場合があります。点灯時間はマザーボードやメモリ構成によって異なるため、製品マニュアルに従い、すぐに強制終了を繰り返さず待ってください。
ランプの色よりCPU・DRAMの表記を見る
CPUは赤、DRAMは黄やオレンジと説明されることがありますが、色の割り当てやLEDの位置はメーカー・製品によって異なります。また、装飾用LEDや電源LEDは診断ランプではありません。
基板上の「CPU」「DRAM」という印字と、マザーボードの型番別マニュアルを確認してください。LEDがどこにあるか分からない場合は、24ピン電源コネクタ周辺や基板右上付近を確認し、見つからなければ製品仕様で診断LEDの搭載有無を調べます。
作業前に確認すること
直前に変更した部品や設定を整理する
最初に、症状が出る直前に行った作業を思い出してください。原因と関係が深い変更から元へ戻すと、不要な分解を減らせます。
- メモリを追加・交換した
- CPUやCPUクーラーを交換した
- マザーボードを交換した
- BIOSを更新した、XMP・EXPOを有効にした
- 清掃や配線変更のため部品を外した
- PCを移動したあとから起動しなくなった
変更前の構成で正常に動作していたなら、追加したメモリを外す、設定を既定値へ戻すなど、変更点を一つずつ戻して確認します。複数の部品を同時に交換すると、どの変更で症状が変わったか分からなくなるため避けてください。
電源を完全に切ってから作業する
- Windowsを終了できる場合は通常の手順でシャットダウンする
- 電源ユニットのスイッチをオフにする
- コンセントから電源ケーブルを抜く
- 電源ボタンを数秒押して残った電気を放電する
- 静電気対策を行い、明るい場所で作業する
電源ケーブルを接続したままメモリを抜き差ししないでください。CPUソケットの確認はピンを曲げる危険があるため、接続確認で改善せず、作業に慣れている場合だけ行います。
DRAMランプが点灯する原因と対処
DRAMランプが消えない場合は、メモリが正しく認識されていない、設定や組み合わせが安定しない、CPUとメモリの接続経路に問題がある可能性があります。故障を決めつけず、挿し込みと1枚構成から確認します。
メモリを挿し直してロックを確認する
電源を完全に切った状態でメモリを外し、スロットとメモリの切り欠きの向きを確認します。両端または片側のラッチが確実に閉じるまで、基板を過度に曲げないよう均等に押し込みます。
メモリは見た目上入っていても、片側が浅いと認識されないことがあります。金色の端子を素手で触らず、スロット内に異物がないかも目視してください。
メモリ1枚を推奨スロットで確認する
2枚以上のメモリを使用している場合は、いったん1枚だけにします。多くの4スロット製品ではCPUから2番目のA2が1枚時の推奨スロットですが、製品によって異なるためマニュアルを優先してください。
- メモリを1枚だけ推奨スロットへ装着する
- 起動してランプと画面表示を確認する
- 起動しなければ同じメモリを別の推奨スロットで確認する
- 別のメモリがあれば1枚ずつ同じ手順で確認する
1枚では起動するのに2枚でDRAMランプが点灯する場合は、メモリの組み合わせ、スロット、XMP・EXPO設定、CPUソケットの接触などを疑います。挿す場所は「メモリを挿す場所とA2・B2の順番」、認識しない場合の詳しい切り分けは「メモリを認識しない原因と対処法」も参考にしてください。
CMOSクリアでメモリ設定を戻す
XMP・EXPOや手動の周波数・電圧設定を変更したあとに起動しなくなった場合は、BIOS設定を初期化するCMOSクリアで改善することがあります。
CMOSクリアの詳しい手順はマザーボードごとに異なります。必ず電源ケーブルを抜き、製品マニュアルでCLR_CMOS、CLRTC、JBAT1などの位置と手順を確認してください。通電中にジャンパーを操作したり、別のピンをショートしたりしないでください。
メモリの互換性とBIOSを確認する
メモリ規格がDDR4かDDR5かだけでなく、容量、枚数、速度、メモリチップ構成、CPU世代によって動作条件が変わります。マザーボードメーカーのメモリサポートリスト（QVL）とCPU対応表を確認してください。
発売後に登場したCPUや大容量メモリでは、対応BIOSが必要な場合があります。ただし、BIOS更新は途中で電源が切れると起動不能になる危険があります。更新が必要と判断できた場合は、BIOSアップデートの安全なやり方で、型番確認・BitLocker・USBメモリの準備から確認してください。不安がある場合は販売店やメーカーへ相談します。
CPUランプが点灯する原因と対処
CPUランプが消えない場合は、CPUそのものだけでなく、CPU補助電源、マザーボードとの互換性、BIOS、CPUソケット、メモリ初期化なども関係します。いきなりCPUを取り外さず、外側から確認します。
CPU補助電源を確認する
マザーボードの上部にあるCPU補助電源コネクタへ、電源ユニットのCPU・EPS用ケーブルが確実に接続されているか確認します。24ピン主電源が接続されていても、CPU補助電源が抜けていると起動できません。
PCIe・GPU用ケーブルとCPU・EPS用ケーブルは形が似た製品があります。無理に挿さず、ケーブルと電源ユニット側の表示、マニュアルを確認してください。モジュラー式電源では、別機種のケーブルを流用しないでください。
CPUとマザーボードの対応を確認する
CPUソケットの形が同じでも、マザーボードのチップセットやBIOSがCPUに対応していない場合があります。マザーボードメーカーのCPUサポートリストで、CPU型番と必要BIOSバージョンを照合してください。
新しいCPUへ交換した直後にCPUランプが点灯したなら、以前のCPUでBIOS更新が必要な場合や、対応製品のみCPUなしで更新できるBIOS Flashback機能を使える場合があります。手順は機種ごとに異なるため、一般的な動画だけで判断せず公式マニュアルを優先します。
CPUソケットとクーラーを確認する
補助電源と互換性に問題がなく、CPUを交換した直後から起動しない場合は、CPUの向き、ソケットのピン、異物、クーラーの取り付けを確認します。
CPUソケットのピンは非常に曲がりやすく、無理な修正は保証や修理に影響する可能性があります。ピン曲がり、焦げ、異物、グリスの付着が見える場合は、通電せず販売店やメーカーへ相談してください。クーラーを取り外した場合は、古いグリスを適切に拭き取り、新しいグリスで再装着する必要があります。
CPU・DRAMランプが交互に点灯する場合
CPUとDRAMのランプが交互に点灯する場合は、CPUとメモリの初期化を繰り返している可能性があります。メモリ交換後やCMOSクリア直後なら、まず製品マニュアルに記載された初回起動の注意を確認し、一定時間待ちます。
待っても画面が出ず、同じ動作を繰り返す場合は、次の順番で確認してください。
- 電源を切り、CPU補助電源と24ピン電源を確認する
- メモリ1枚を推奨スロットへ挿し直す
- 増設前・変更前の構成へ戻す
- マニュアルどおりにCMOSクリアを行う
- CPU・メモリ対応表と必要BIOSを確認する
- 最小構成でPOSTするか確認する
最小構成で原因を切り分ける
最小構成では、CPU、CPUクーラー、メモリ1枚、マザーボード、電源ユニット、必要な映像出力だけで起動を確認します。USB機器、追加ドライブ、増設カードなどを外し、部品を一つずつ戻して症状が再発するか確認します。
CPUに内蔵GPUがない場合は、映像確認のためグラボが必要です。構成を誤ると正常でも画面が出ないため、CPU仕様を確認してください。PC全体の症状から切り分けたい場合は「PCが起動しない原因の症状別チェック」、マザーボード故障を判断する場合は「マザーボード故障診断」へ進んでください。
修理や相談へ切り替える目安
次の状態では、確認のための通電や分解を続けず、購入店、PCメーカー、マザーボードメーカー、修理業者へ相談してください。
- 焦げ、煙、火花、溶けた端子、異常発熱がある
- CPUソケットのピン曲がりや破損が見える
- 対応CPU・メモリと正しい配線でもランプが消えない
- 正常な交換部品で確認しても同じ症状になる
- BIOS更新の途中で停止した、または正しい復旧方法が分からない
- 保証期間中で、分解が保証条件に影響する可能性がある
相談時は、マザーボード・CPU・メモリ・電源ユニットの正確な型番、点灯するLED名、発生前に行った変更、試した手順を伝えると診断が進みやすくなります。
よくある質問
CPU・DRAMランプが一瞬点いて消えるのは故障ですか？
WindowsやBIOSが正常に起動し、最後にランプが消えるなら、POST中の通常動作である可能性があります。点灯したまま画面が映らない、再起動を繰り返す場合は確認が必要です。
DRAMランプが点灯したらメモリ故障ですか？
故障とは限りません。挿し込み不足、推奨スロット以外への装着、XMP・EXPO設定、メモリの組み合わせ、CPUソケットの接触などでも点灯します。まず1枚構成と設定初期化で切り分けます。
CPUランプとDRAMランプが交互に点く原因は？
CPUとメモリの初期化を繰り返している可能性があります。初回起動や設定変更直後は時間がかかる場合がありますが、いつまでも起動しない場合はCPU補助電源、メモリ1枚、CMOSクリア、CPU・BIOS互換性を確認してください。
BIOS更新で直ることはありますか？
新しいCPUやメモリへの対応、BIOS設定の不具合が原因なら改善する可能性があります。ただし更新失敗のリスクがあるため、正確なマザーボード型番と対応BIOSを確認し、公式手順だけを使用してください。
ランプが点灯していても画面が映る場合は？
装飾LEDや待機電源LEDを診断ランプと見間違えていないか確認します。CPU・DRAMと印字された診断LEDが残る場合は、マニュアルで仕様を確認し、動作が不安定、メモリ容量が不足して表示されるなどの症状がないか確認してください。
CPU・DRAMランプが消えない時のまとめ
マザーボードのCPU・DRAMランプは、故障部品を確定する表示ではなく、POSTが止まった場所を絞るための手掛かりです。起動中に順番に点いて消えるなら正常なことがあります。点灯したまま画面が映らない場合は、電源を切ってから次の順番で確認してください。
- 診断LEDの表記とマザーボードの型番を確認する
- CPU補助電源と24ピン電源を確認する
- メモリ1枚を推奨スロットへ挿し直す
- 変更前の構成へ戻し、CMOSクリアを検討する
- CPU・メモリ対応表と必要BIOSを照合する
- 最小構成で切り分け、危険や破損があれば相談する
診断ランプだけで部品を買い替えず、症状が変わるかを一つずつ確認することが大切です。作業に不安がある場合や、ピン曲がり・焦げなどが見える場合は、無理に分解せず専門業者へ相談してください。
